是德(Keysight)作为全球领先的电子测量仪器厂商,其生产的万用表以精度高、功能全面而著称。在电子电路的维护和调试过程中,二极管测试是必不可少的一环。准确地测试二极管的导通情况,可以快速判断二极管的好坏,为后续的故障排除提供重要依据。然而,不同型号的Keysight万用表在二极管测试功能和操作上可能存在细微差别,本文将详细阐述其通用测试方法,并针对一些常见问题进行解答。
一、测试准备工作
在开始测试前,务必确保以下几点:
1.选择合适的万用表量程:大多数Keysight万用表在二极管测试时,不需要手动选择量程,仪器会自动选择合适的量程进行测试。但某些老旧型号或特殊功能模式下,可能需要预先选择合适的二极管测试档位,通常用“二极管”或“Diode”符号表示。请参考您的万用表说明书。
2.连接测试引线:将万用表的红表笔连接到正极(通常标有"+"或红色),黑表笔连接到负极(通常标有"-"或黑色)。确保连接牢固,避免虚接导致测试结果不准确。
3.检查待测二极管:确认待测二极管的正负极,通常二极管上会有色环或标识表示其正负极。错误的连接极性会导致测试结果错误,甚至损坏万用表。
二、二极管测试步骤
1.将万用表切换到二极管测试档位:找到万用表上的二极管测试档位(通常用二极管符号或“Diode”表示),并旋转旋钮选择该档位。
2.连接测试引线到二极管:将红表笔连接到二极管的阳极(正极),黑表笔连接到二极管的阴极(负极)。
3.观察万用表读数:好的二极管在正向偏置时(红表笔接阳极,黑表笔接阴极),万用表会显示一个正向电压降,通常在0.5V到0.7V之间(具体数值取决于二极管的类型和材料)。反向偏置时(红表笔接阴极,黑表笔接阳极),万用表会显示开路,通常显示“1”或“OL”(开路)。
4.反向连接测试:将测试引线反接,重复步骤2和3。此时,万用表应该显示开路(OL)。
三、测试结果解读
正向电压降(0.5V-0.7V左右)且反向开路(OL):二极管良好。
正向电压降接近0V或非常大:二极管可能损坏或短路。
正向开路(OL):二极管可能损坏或开路。
正向和反向均显示电压降:二极管可能短路。
四、不同Keysight万用表型号的差异
不同型号的Keysight万用表,其界面和功能可能略有差异。例如,某些高级型号可能提供更精细的二极管测试功能,例如可以测量二极管的结电容等参数。因此,在进行测试前,请务必仔细阅读您所使用万用表的说明书。
五、常见问题解答
Q:万用表显示“0”或接近“0”,是怎么回事?A:这可能表示二极管短路,或者万用表本身存在问题。建议更换一个已知良好的二极管进行测试,排除万用表故障的可能性。
Q:万用表显示“OL”或“1”,但二极管实际是好的,是怎么回事?A:这可能是由于连接不良、测试引线接触不良或二极管本身电阻较大导致的。建议检查连接,尝试更换测试引线,并确认二极管型号。
Q:如何测试肖特基二极管?A:肖特基二极管的正向电压降通常低于普通二极管,一般在0.3V到0.5V之间。测试方法与普通二极管相同。
熟练掌握Keysight万用表二极管测试方法,对电子电路的维护和故障排除至关重要。通过本文的学习,希望读者能够更好地理解和应用Keysight万用表的二极管测试功能,提高工作效率。记住,安全操作和仔细阅读说明书是避免错误和损坏的关键,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
相关产品
是德34401A 数字万用表测量功能6½ 位分辨率10 种测量功能:直流/交流电压、直流/交流电流、2 线和 4 线电阻、二极管、导通、频率、周期基础精度:0.0035% 直流,0.06% 交流1000 V 最大输入电压,3 A 最大输入电流系统功能1000 个读数/秒存储器可存储 512M 读数支持 BenchVue...

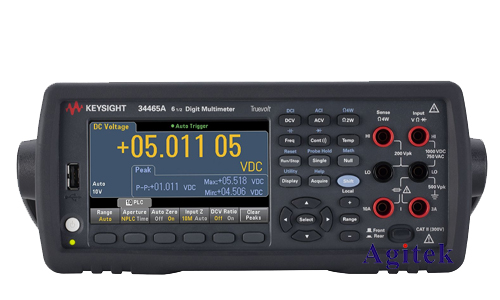

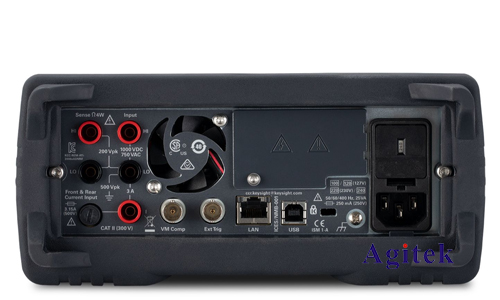

KEYSIGHT是德34465A是一款六位半数字万用表,采用了Truevolt技术创新,能够实现更准确的测量,并更快地获得分析结果。它将会取代34410A/34411A型号。
