高速串行数据传输技术在现代电子系统中扮演着至关重要的角色，从数据中心互联到高性能计算，再到先进的汽车电子系统，都对信号完整性和数据传输可靠性提出了极高的要求。而泰克示波器，凭借其卓越的性能和丰富的分析功能，已成为高速串行信号测试领域不可或缺的利器。本文将分享在使用泰克示波器进行高速串行信号测试过程中的一些心得体会。

　　一、信号完整性分析：眼图是关键

　　在高速串行信号测试中，信号完整性分析至关重要。任何信号畸变、噪声或干扰都可能导致数据传输错误。泰克示波器的强大分析功能，能够帮助我们精准地识别和诊断这些问题。其中，眼图分析是最常用的手段之一。通过观察眼图的开启度、闭合度以及眼图形状，我们可以直观地评估信号的质量。

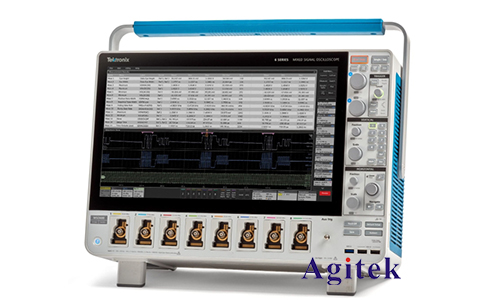

　　泰克示波器配备了先进的眼图分析功能，例如自动眼图测量、眼图掩码测试等。自动眼图测量可以快速、精确地测量眼图的关键参数，如开启度、闭合度、眼高、眼宽等，为信号完整性评估提供量化依据。眼图掩码测试则可以根据预定义的掩码来判断信号是否满足规范要求，从而快速识别不符合要求的信号。此外，泰克示波器还提供各种眼图增强技术，例如平均、平均滤波等，有效改善眼图质量，提高测量精度。

　　在实际应用中，我们需要根据不同的传输标准和应用场景选择合适的测试参数和分析方法。例如，对于PCIe Gen5等高速串行接口，需要关注信号的上升时间、下降时间、过冲、下冲等参数，并结合眼图分析，评估信号的完整性。

　　二、抖动分析：精确定位信号缺陷

　　抖动是高速串行信号中常见的现象，它会导致信号边缘不稳定，影响数据传输可靠性。泰克示波器提供了丰富的抖动分析功能，可以帮助我们精确地测量和分析各种类型的抖动，例如周期性抖动、随机抖动、确定性抖动等。理解不同类型抖动的来源对于解决信号完整性问题至关重要。

　　泰克示波器的抖动分析功能通常包括抖动分解、抖动时域和频域分析等。抖动分解可以将总抖动分解成不同的分量，帮助我们识别抖动的主要来源；时域和频域分析则可以提供更详细的抖动信息，帮助我们深入了解抖动的特性。例如，通过对周期性抖动的频谱分析，我们可以找出抖动的根源，例如时钟频率的干扰或数据恢复电路的缺陷。

　　三、误码率测试(BER)与误码率测试设备(BERT)的结合

　　误码率测试(Bit Error Rate,BER)是衡量高速串行数据传输可靠性的关键指标。泰克示波器可以与BERT配合使用，进行高效的误码率测试。BERT提供高精度的比特流模式，而泰克示波器则用于捕获和分析接收到的信号，并与BERT输出的数据进行比对，计算误码率。

　　选择合适的BERT模式对于测试结果的准确性和可靠性至关重要。不同的应用场景需要不同的BERT模式，例如PRBS(伪随机比特序列)模式通常用于测试系统的整体性能，而特定模式则可以用于测试特定类型的错误。

　　四、针对不同高速串行接口的测试策略

　　不同的高速串行接口，例如PCIe、SAS、SATA、SerDes等，对信号完整性和数据传输可靠性的要求有所不同。因此，在进行高速串行信号测试时，需要根据具体的接口标准选择合适的测试参数和方法。泰克示波器提供了丰富的预设模板和自动化测试流程，可以简化测试过程，提高测试效率。

　　例如，测试PCIe Gen5信号时，需要关注其信号完整性指标是否符合PCI-SIG规范的要求。而测试SerDes信号时，则需要关注其眼图的开启度、闭合度以及抖动水平等参数。

　　泰克示波器在高速串行信号测试中发挥着重要的作用。其先进的测量功能、丰富的分析工具以及灵活的配置选项，使得工程师能够高效、准确地评估信号质量，解决信号完整性问题，并确保数据传输的可靠性，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
