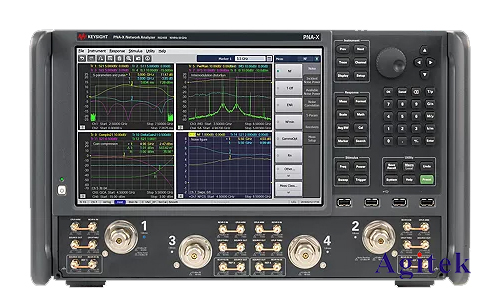

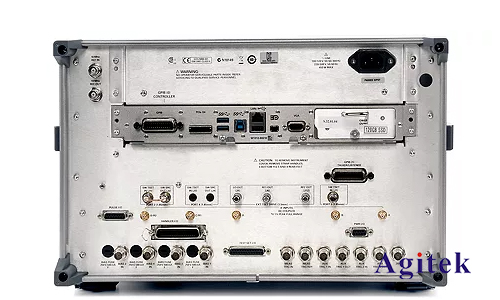

驻波比(Standing Wave Ratio,SWR)是衡量传输线或电路匹配程度的重要指标，它反映了传输线上反射波与入射波的幅度比值。低驻波比表示良好的阻抗匹配，能量能够有效传输；高驻波比则表明存在严重的反射，能量损失较大，甚至可能损坏设备。因此，精确测量驻波比对于高频电路设计、调试和维护至关重要。是德(Keysight)的矢量网络分析仪(Vector Network Analyzer,VNA)作为高频测量领域的标杆产品，凭借其高精度、宽频带和强大的功能，成为测量驻波比的理想工具。

　　本文将深入探讨如何利用是德VNA进行精准的驻波比测量，涵盖测量原理、具体操作步骤、误差分析和校准方法，并结合实际应用案例，为用户提供全面、深入的指导。

　　一、测量原理

　　VNA测量驻波比并非直接测量反射波与入射波的幅度比值，而是通过测量S参数间接获得。具体来说，它是利用S参数中的S11参数（输入反射系数）来计算SWR。反射系数Γ与SWR的关系如下：

　　SWR=(1+|Γ|)/(1-|Γ|)

　　其中，|Γ|代表反射系数的幅度。VNA可以直接测量S11参数，进而计算出反射系数的幅度，最终得到SWR值。值得注意的是，VNA测量的S11是复数，包含幅度和相位信息，而SWR只与反射系数的幅度有关。

　　二、测量步骤

　　使用是德VNA测量驻波比的步骤如下：

　　1.仪器连接与校准:将待测器件连接到VNA的测试端口，并进行必要的校准。常用的校准方法包括SOLT(Short,Open,Load,Thru)校准、TRL(Through,Reflect,Line)校准等。校准能够消除测试系统自身带来的误差，提高测量精度。选择合适的校准方法取决于待测器件的频率范围和特性阻抗。

　　2.设置测量参数:在VNA软件界面上设置合适的频率范围、扫频点数、功率等级等参数。频率范围应覆盖待测器件的工作频率范围。扫频点数决定了测量数据的密度，点数越多，测量结果越精细。功率等级的选择要根据待测器件的承受能力决定，避免过大的功率损坏器件。

　　3.进行测量:点击“开始测量”按钮，VNA将自动完成扫频测量，并显示S参数数据，包括S11参数。

　　4.数据处理与分析:VNA软件通常能够自动计算SWR，并以图表或数值的形式显示结果。用户可以根据需要选择不同的显示方式，并进行进一步的数据分析，例如查看SWR随频率的变化曲线，分析器件的阻抗匹配情况。

　　5.结果解读:根据测得的SWR值判断器件的阻抗匹配情况。一般来说，SWR越接近1，表示阻抗匹配越好；SWR越大，表示阻抗失配越严重。

　　三、误差分析与校准

　　VNA测量驻波比的精度受到多种因素的影响，例如：

　　校准误差:校准的精度直接影响测量结果的准确性。选择合适的校准标准件和校准方法至关重要。

　　连接器误差:连接器的接触不良或损坏会引入额外的反射，影响测量结果。确保连接器连接良好，避免接触不良。

　　环境因素:环境温度、湿度等因素也会影响测量结果。尽量在稳定的环境条件下进行测量。

　　测试线缆:测试线缆的特性阻抗不匹配也会导致测量误差。选择合适的测试线缆，并确保其特性阻抗与待测器件的特性阻抗一致。

　　为了减小误差，需要进行精确的校准，选择合适的测试线缆和连接器，并控制环境因素。定期检查仪器和附件的性能，确保测量结果的可靠性。

　　四、应用案例

　　是德VNA在各个领域都有广泛应用，例如：

　　天线设计与测试:测量天线的输入阻抗和SWR，优化天线设计，提高天线效率。

　　微波电路设计与调试:检测微波电路的阻抗匹配情况，查找并解决阻抗失配问题。

　　射频识别(RFID)系统测试:测量RFID标签和读卡器的阻抗匹配情况，确保系统正常工作。

　　高频通信系统测试:检测高频通信系统中的各个组件的阻抗匹配情况，确保信号传输的质量。

　　是德矢量网络分析仪是进行高精度驻波比测量的理想工具。本文详细介绍了其测量原理、步骤、误差分析及应用案例，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
