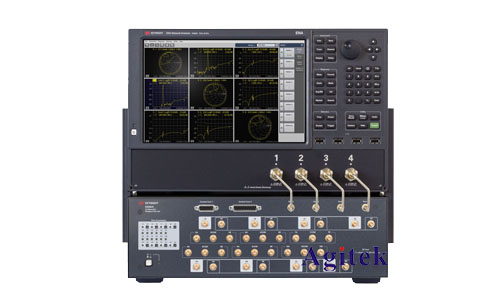

是德E5080B矢量网络分析仪是一款高性能的测试仪器，广泛应用于射频和微波领域的各种测量任务，其中插入损耗测量是其重要的应用之一。插入损耗是指待测器件插入传输线后引起的信号功率衰减，精确测量插入损耗对于评估器件性能、保证系统稳定性至关重要。本文将详细阐述如何利用E5080B进行精确的插入损耗测量，并分析可能存在的误差来源及相应的解决方法。

　　一、测试准备工作

　　在进行测量之前，需要做好充分的准备工作，包括：

　　1.设备连接:正确连接E5080B矢量网络分析仪、待测器件以及相应的测试夹具。确保所有连接牢固，并避免接触不良导致的测量误差。连接过程中应注意避免引入多余的干扰源。对于高频测量，连接线的选择至关重要，建议使用低损耗、高精度的同轴电缆。

　　2.校准:E5080B矢量网络分析仪的准确性依赖于精确的校准。常见的校准方法包括SOLT(Short,Open,Load,Thru)校准和TRL(Through,Reflect,Line)校准。SOLT校准使用短路、开路、负载和直通四个标准件进行校准，操作相对简单。TRL校准则使用直通、反射和线段三个标准件，精度更高，尤其适用于高频测量。选择合适的校准方法取决于待测器件的特性和频率范围。校准过程中应严格按照仪器说明书的操作步骤进行，并确保标准件的质量和一致性。

　　3.测试参数设置:根据待测器件的特性和测试要求设置相应的测试参数，包括频率范围、扫描点数、功率电平、平均次数等。适当增加平均次数可以有效降低噪声的影响，提高测量精度。功率电平的选择应考虑待测器件的功率承受能力以及避免非线性效应。

　　4.环境因素:环境温度、湿度等因素都可能影响测量结果。为了提高测量精度，建议在温度稳定的环境下进行测试，并尽量减少环境干扰。

　　二、测量步骤

　　1.连接待测器件:将待测器件插入到测试夹具中，确保连接牢固。

　　2.启动测量:在E5080B上选择合适的测量类型（通常为S参数测量），设置相应的测试参数，并启动测量。

　　3.数据采集:仪器完成测量后，会显示待测器件的S参数，其中S21参数代表插入损耗。

　　4.结果分析:根据S21参数计算插入损耗值，通常以dB为单位表示。需要注意的是，E5080B直接显示的是S参数，插入损耗需要进行计算，公式为：Insertion Loss(dB)=-20log₁₀(|S₂₁|)

　　三、误差分析及解决方法

　　在插入损耗测量过程中，可能会存在多种误差来源，例如：

　　1.连接误差:连接不良、接触不良等都会导致测量误差。解决方法是确保所有连接牢固，使用高质量的连接器和同轴电缆。

　　2.校准误差:校准不准确或标准件质量差都会影响测量精度。解决方法是使用高质量的标准件，并定期进行校准。

　　3.系统误差:仪器本身的系统误差也会影响测量结果。解决方法是选择高精度仪器，并进行定期维护和校准。

　　4.环境误差:温度、湿度等环境因素会影响测量结果。解决方法是在温度稳定的环境下进行测量，并采取相应的环境控制措施。

　　5.非线性效应:当信号功率过高时，可能会出现非线性效应，导致测量误差。解决方法是降低信号功率，避免非线性效应。

　　四、提高测量准确性的技巧

　　1.使用合适的校准方法:选择与待测器件特性和频率范围相匹配的校准方法。

　　2.多次测量取平均值:多次测量并取平均值可以有效降低随机误差的影响。

　　3.使用高精度标准件:使用高精度、高质量的标准件进行校准，可以提高测量精度。

　　4.环境控制:控制环境温度、湿度等因素，可以减少环境误差的影响。

　　5.选择合适的测试夹具:选择合适的测试夹具，可以提高测量精度并减少误差。

　　精确测量插入损耗对于评估器件性能至关重要。通过合理安排测试准备工作，仔细执行测量步骤，并对可能存在的误差进行分析和规避，我们可以利用是德E5080B矢量网络分析仪获得准确可靠的插入损耗测量结果。熟练掌握以上技巧，将有助于工程师更好地利用E5080B进行各种射频微波测试，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
