是德（Keysight Technologies）作为全球领先的电子测量仪器厂商，其示波器产品以高精度、高带宽和丰富的功能而闻名。理解示波器的频率响应曲线对于充分发挥其性能，以及准确进行信号完整性分析至关重要。本文将深入探讨是德示波器的频率响应曲线，从理论基础到实际应用。

　　一、频率响应曲线的定义及意义

　　示波器的频率响应曲线，也称频响曲线，描述了示波器在不同频率下幅度响应和相位响应的变化情况。它以图形的方式展现了示波器对不同频率信号的放大倍数（增益）和相位延迟。水平轴通常表示频率(Hz或MHz)，垂直轴则表示增益（通常以dB表示）或相位延迟（通常以度表示）。一条理想的频率响应曲线在带宽范围内应具有平坦的幅度响应和线性相位响应，这意味着示波器对所有频率的信号都能以相同的增益放大，且相位延迟随频率线性变化。然而，实际的示波器由于内部电路的限制，其频率响应曲线并非完全理想。

　　二、关键参数及影响因素

　　1.带宽(Bandwidth):这是频率响应曲线中最关键的参数，通常定义为增益下降到其低频增益的-3dB(约为0.707倍)时的频率。带宽直接反映了示波器能够准确测量信号的最高频率。带宽越宽，示波器能够测量的信号频率范围就越大，对高速信号的测量精度也越高。是德示波器拥有从几百兆赫兹到几十吉赫兹不等的带宽，满足不同应用需求。

　　2.上升时间(Rise Time):上升时间是指示波器响应阶跃信号时，输出电压从10%上升到90%所需的时间。上升时间与带宽之间存在反比关系，带宽越宽，上升时间越短。更短的上升时间能够更好地捕捉和显示快速变化的信号细节。

　　3.衰减(Attenuation):在频率响应曲线的较高频率段，增益会逐渐下降，这就是衰减。衰减的程度和频率范围直接影响示波器对高频信号的测量精度。高频衰减过大将会导致信号失真，影响测量结果的准确性。

　　4.相位响应(Phase Response):相位响应描述了示波器对不同频率信号的相位延迟。理想情况下，相位响应应该随频率线性变化。非线性相位响应会导致信号畸变，特别是对复杂的信号，例如脉冲信号和数字信号。

　　影响示波器频率响应曲线的因素众多，包括：探头性能、连接线缆的特性、示波器内部电路的组件以及环境因素等。因此，在进行高精度测量时，需要仔细选择合适的探头和连接线缆，并保证良好的接地和屏蔽措施。

　　三、频率响应曲线与示波器应用

　　示波器的频率响应曲线直接关系到其在不同应用场景中的性能。

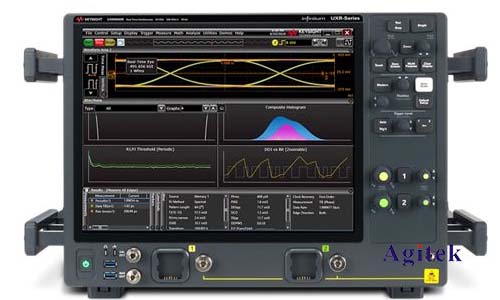

　　1.高速数字电路测试:在高速数字电路的设计和测试中，示波器需要准确地捕捉和显示高速信号的细节，例如上升沿、下降沿和信号抖动。高带宽和低上升时间的示波器是必不可少的。是德的Infiniium系列示波器凭借其极高的带宽和采样率，广泛应用于高速数字电路的测试与调试。

　　2.信号完整性分析:信号完整性分析需要精确测量信号的幅度、时间和频率特性，以评估信号在传输过程中的失真和衰减。示波器的频率响应曲线直接影响信号完整性分析的精度。是德示波器提供的各种分析工具可以有效地评估信号完整性，帮助工程师优化电路设计。

　　3.高频信号测量:在无线通信、雷达和其它高频应用中，示波器需要测量GHz甚至THz范围内的信号。高带宽、低噪声和精确相位响应的示波器是这类应用的关键。是德的许多高端示波器具有满足这些需求的性能。

　　是德示波器的频率响应曲线是评估其性能的关键指标，它直接影响着示波器在各种应用场景中的测量精度和可靠性。理解频率响应曲线中的关键参数，以及影响因素，对于工程师正确选择和有效使用示波器至关重要，从而确保测量结果的准确性和可靠性，进而提升产品设计和测试效率，如果您有更多疑问或需求可以关注西安安泰测试哦！非常荣幸为您排忧解难。
