雷达系统作为一种重要的探测技术，其性能测试与调试对系统可靠性和精确性至关重要。是德科技DSOX4022A示波器凭借其高带宽、高采样率以及丰富的分析功能，成为雷达系统测试与调试中的理想工具。本文将详细探讨DSOX4022A示波器在雷达系统各个环节中的应用，包括脉冲信号的分析、调制信号的解调、以及系统性能参数的测量，并结合实际案例分析其优势与局限性，为雷达系统工程师提供参考。

　　一、雷达系统测试与调试的需求

　　现代雷达系统日益复杂，其功能和性能要求不断提高。准确、高效地测试和调试雷达系统，对保证系统性能和可靠性至关重要。雷达系统测试通常涉及以下几个方面：

　　脉冲信号参数的测量:雷达系统发射的脉冲信号包含丰富的信号特征信息，如脉冲宽度、脉冲重复频率(PRF)、上升时间、下降时间、脉冲幅度等。精确测量这些参数是评估雷达性能的关键。

　　调制信号的解调与分析:许多现代雷达系统采用各种调制技术，如脉冲压缩、频率调制连续波(FMCW)、相位编码等。准确解调和分析这些调制信号，能够提取目标距离、速度等重要信息，并评估调制技术的有效性。

　　系统性能参数的测量:雷达系统的性能参数包括灵敏度、分辨率、盲区、动态范围等，这些参数的测量需要精密的仪器和专业的测试方法。

　　信号完整性分析:在高速数字雷达系统中，信号完整性至关重要。示波器可以用于分析信号的反射、串扰、抖动等，以确保系统可靠性。

　　二、DSOX4022A示波器的关键特性及其在雷达测试中的优势

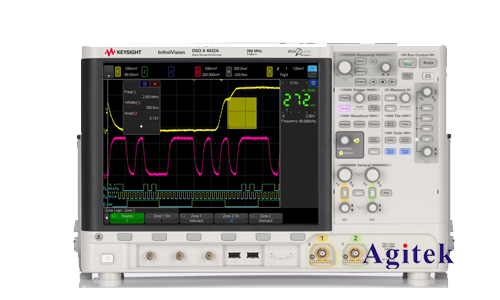

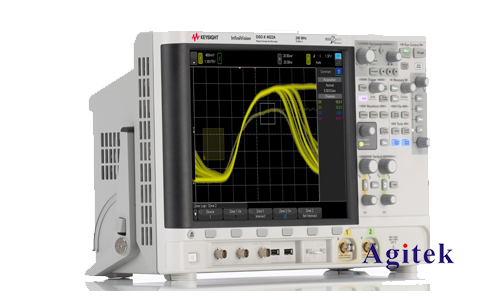

　　是德科技DSOX4022A示波器是一款高性能的数字示波器，具有以下关键特性：

　　高带宽:DSOX4022A提供高达2 GHz的带宽，能够精确捕获和显示高速雷达信号。这对于分析带宽较高的现代雷达系统至关重要。

　　高采样率:高采样率确保能够精确捕捉信号的细节，例如脉冲信号的快速上升沿和下降沿。

　　丰富的触发功能:DSOX4022A提供多种触发模式，例如边缘触发、脉冲宽度触发、视频触发等，能够准确捕获感兴趣的雷达信号。

　　强大的分析功能:DSOX4022A内置多种测量工具和分析功能，例如自动测量、波形数学运算、频谱分析等，可以简化测试过程并提高效率。

　　灵活的通信接口:DSOX4022A提供多种通信接口，例如USB、LAN、GPIB等，方便与计算机连接和数据传输，实现远程控制和自动化测试。

　　这些特性使得DSOX4022A在雷达系统测试中具有显著优势：

　　提高测试效率:自动测量和强大的分析功能可以显著减少测试时间和人为误差。

　　增强测试精度:高带宽和高采样率确保测试结果的准确性。

　　简化测试流程:丰富的触发功能和灵活的通信接口可以简化测试流程。

　　三、DSOX4022A示波器在雷达系统不同环节中的应用案例分析

　　3.1脉冲雷达信号分析:在脉冲雷达系统中，DSOX4022A可以精确测量脉冲宽度、脉冲重复频率、上升时间、下降时间和脉冲幅度等参数，并通过波形分析，识别信号中的噪声和干扰。

　　3.2 FMCW雷达信号解调:对于FMCW雷达，DSOX4022A可以捕获发射和接收信号，通过对两个信号进行混频和FFT变换，计算出目标的距离和速度。

　　3.3相控阵雷达信号分析:DSOX4022A可以用来分析相控阵雷达各个通道的信号，检查通道之间的一致性和相位误差，从而评估雷达波束的指向精度。

　　3.4雷达系统信号完整性测试:DSOX4022A可以用于检测高速数字雷达系统中的信号反射、串扰以及抖动，从而确保信号的完整性和系统的稳定性。

　　四、DSOX4022A示波器的局限性

　　尽管DSOX4022A具有诸多优势，但它也存在一些局限性：

　　带宽限制:对于某些超宽带雷达系统，2 GHz的带宽可能不足以满足测试需求。

　　采样率限制:对于某些高速雷达信号，采样率可能需要更高。

　　成本:DSOX4022A相对较为昂贵。

　　是德科技DSOX4022A示波器是一款功能强大的仪器，在雷达系统测试与调试中发挥着重要作用。其高带宽、高采样率、丰富的分析功能以及灵活的接口，可以有效提高测试效率和精度，简化测试流程。然而，在选择示波器时，需要根据具体的雷达系统类型和测试需求，权衡其优势和局限性，选择合适的型号。
