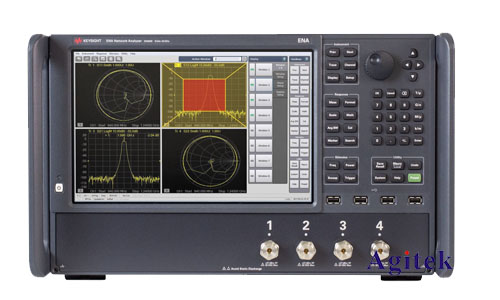

是德科技(Keysight)E5080B矢量网络分析仪以其高精度、宽频带和丰富的功能而闻名,广泛应用于射频、微波和毫米波领域的测试和测量。然而,在某些高动态范围要求的应用中,E50080B的标称动态范围可能无法满足需求,例如在低噪声放大器(LNA)或高隔离度器件的测试中。因此,深入研究并掌握E5080B动态范围扩展的方法至关重要,这能够显著提升测量精度和扩展其应用范围。本文将详细探讨几种有效扩展E5080B动态范围的技术,并分析其优缺点。

E5080B的动态范围受限于其内部噪声基底和接收机的线性度。因此,降低系统整体噪声是提升动态范围最直接有效的方法。以下几点可以有效降低噪声,提升信噪比:
使用低噪声电缆和连接器:高品质的低损耗电缆和连接器能够最小化信号传输过程中的损耗和噪声引入。选择具有低损耗、良好匹配特性的电缆和连接器,并定期检查其连接状态,避免接触不良引起的噪声。这对于高频应用尤为重要,因为信号损耗和噪声随频率增加而急剧增大。
优化测试环境:避免强电磁干扰源,例如大型电机、高功率发射机等。屏蔽测试环境,使用EMI吸收材料,可以有效降低环境噪声的影响。这对于E5080B这种对噪声敏感的精密仪器来说至关重要。
校准和维护:定期进行E5080B的校准,确保仪器处于**工作状态。校准可以补偿仪器内部的非理想特性,例如增益不平衡和相位误差,从而提高测量精度和动态范围。定期维护可以排除潜在的故障,防止噪声的产生。
选择合适的测试频率和带宽:在满足测试需求的前提下,选择合适的测试频率和带宽。过宽的带宽会引入更多的噪声,降低信噪比。选择更窄的带宽可以有效提高测量精度和动态范围。
预放大器和衰减器是扩展E5080B动态范围的常用技术。通过合理地使用预放大器和衰减器,可以有效地提高弱信号的信噪比,并避免强信号对接收机的过载。
预放大器:在测试弱信号时,使用低噪声放大器(LNA)来放大信号,提高信噪比。选择具有低噪声系数、高增益和宽频带的LNA至关重要。需要注意的是,LNA本身也会引入噪声,需要在选择时权衡增益和噪声系数。
衰减器:在测试强信号时,使用衰减器来降低信号强度,避免接收机过载。选择合适的衰减值可以最大限度地提高动态范围,避免信号失真。需要注意的是,衰减器本身也会引入插入损耗,需要在选择时权衡衰减值和插入损耗。
是德E5080B矢量网络分析仪本身也提供了一些软件功能来提升动态范围,例如:
平均测量:多次测量结果取平均值,可以有效降低噪声的影响,提高测量精度。
噪声补偿:E5080B的软件可能提供噪声补偿功能,可以自动补偿系统噪声的影响,提高动态范围。
高级扫频技术:一些高级扫频技术,例如分段扫频,可以提高测量效率和精度,并降低噪声的影响。
不同的测量方法对动态范围的要求不同。例如,S参数测量对动态范围的要求通常高于相位噪声测量。选择合适的测量方法,可以最大限度地提高测量精度和效率,并降低对动态范围的要求。

扩展是德E5080B矢量网络分析仪的动态范围需要综合考虑多个因素,包括系统噪声、测试环境、测试方法和仪器自身的性能。通过优化系统信噪比,合理使用预放大器和衰减器,以及运用软件算法和高级测量技术,可以有效地扩展E5080B的动态范围,提高测量精度,并拓宽其应用领域。
