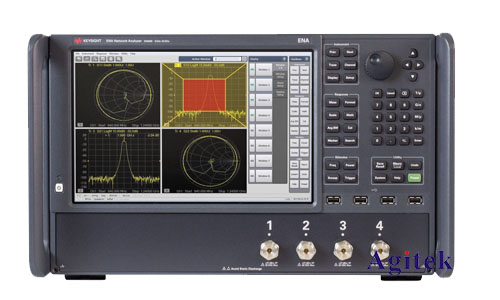

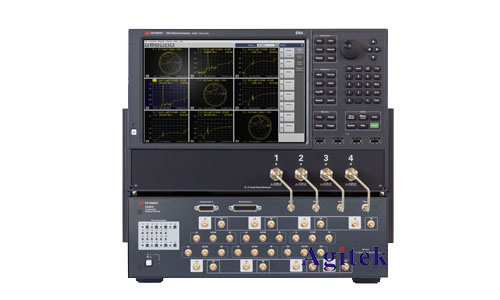

在现代通信和电子系统中,信号完整性至关重要。任何信号失真都会导致系统性能下降,甚至完全失效。因此,对信号失真的精确测量和分析成为设计和测试环节的关键步骤。是德科技E5080B矢量网络分析仪凭借其卓越的性能和强大的软件功能,成为进行信号失真分析的理想工具。它能够精确测量各种类型的信号失真,例如谐波失真、互调失真、以及其他非线性失真,为工程师提供丰富的诊断信息,从而优化电路设计,提高系统可靠性。

E5080B采用矢量调制技术,能够精确测量信号的幅度和相位信息。在信号失真分析中,它主要通过以下步骤进行测量:
激励信号的产生:E5080B内置信号发生器,可以产生不同频率、幅度和调制方式的激励信号。
待测器件的连接:待测器件(例如功率放大器、混频器等)与E5008B通过合适的连接器和电缆连接。
信号的接收和分析:E5080B接收待测器件输出的信号,并通过其内置的接收机和信号处理单元进行分析。
失真参数的计算:E5080B根据接收到的信号,计算各种失真参数,例如谐波失真(HD)、互调失真(IMD)、总谐波失真(THD)等。这些参数通常以dBc(分贝相对载波)或%(百分比)表示。
为了获得准确的信号失真测量结果,需要合理设置E5080B的各种参数,包括:
激励信号频率和功率:选择合适的激励信号频率和功率,以覆盖待测器件的工作频段和动态范围。
扫描方式:选择合适的扫描方式,例如单点测量或扫频测量。
测量带宽:选择合适的测量带宽,以避免噪声的影响。
平均次数:多次平均测量结果,以提高测量精度。
窗口函数:选择合适的窗口函数,以减少谱泄漏。
不同类型的失真测试需要不同的设置和方法。例如,谐波失真测试主要关注激励信号谐波分量的幅度,而互调失真测试则关注两个或多个激励信号的互调产物。E5080B提供了丰富的测试选项和预设配置,方便用户进行不同类型的失真测试。
E5080B的软件提供了强大的数据处理和分析功能,用户可以根据需要进行数据处理和分析,包括:
数据显示:E5080B可以将测量结果以图表或表格的形式显示,方便用户直观地观察信号失真情况。
数据导出:用户可以将测量数据导出到计算机,以便进行更深入的分析和处理。
报告生成:E5080B可以自动生成测试报告,方便用户记录和共享测试结果。
利用这些数据分析工具,工程师可以识别出电路中导致信号失真的主要原因,并采取相应的措施进行改进。
E5080B广泛应用于各种射频和微波电路的信号失真分析,例如:
功率放大器测试:评估功率放大器的线性度和输出功率,确定其在不同工作条件下的失真性能。
混频器测试:评估混频器的转换损耗和互调失真,确保其能够在目标频率范围内正常工作。
滤波器测试:评估滤波器的带内插入损耗和带外抑制能力,确保其能够有效地滤除干扰信号。

是德E5080B矢量网络分析仪是进行信号失真分析的强大工具,其高精度、多功能性和强大的软件功能为工程师提供全面的解决方案。通过合理设置参数、选择合适的测试方法以及进行深入的数据分析,可以有效评估各种射频和微波电路的信号失真性能,从而优化电路设计,提高系统性能和可靠性。
