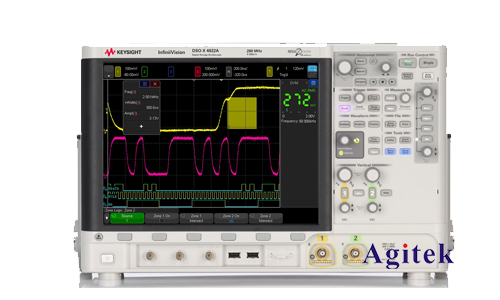

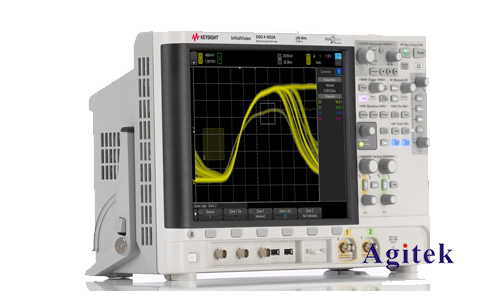

是德科技(Keysight)的DSOX4022A示波器是一款高性能的数字示波器,其强大的功能使其成为分析各种信号,特别是电感信号的理想工具。本文将深入探讨DSOX4022A在电感信号分析中的应用,包括其优势、使用方法以及在不同应用场景下的具体案例分析。

DSOX4022A示波器具备诸多特性,使其在电感信号分析中展现出显著的优势。首先,其高带宽和采样率能够准确捕捉电感信号中快速变化的细节,避免信号失真。例如,在分析开关电源中的电感电流纹波时,高采样率可以清晰地显示纹波的幅度和频率,从而帮助工程师优化电路设计,减少能量损耗。其次,DSOX4022A拥有多种测量功能,例如上升时间、下降时间、脉冲宽度、频率等,可以直接对电感信号的关键参数进行精确测量,减少了手动计算的误差和时间成本。此外,其内置的数学运算功能,例如傅里叶变换(FFT),可以将时域信号转换为频域信号,从而分析电感信号中的谐波成分,识别潜在的干扰源。这对于分析电感在不同频率下的特性,以及识别电路中的寄生参数至关重要。最后,DSOX4022A具有良好的信噪比,能够有效地抑制背景噪声,确保测量结果的准确性,尤其是在低电平信号测量中,这一点尤为重要。
在使用DSOX4022A分析电感信号时,需要根据具体的应用场景选择合适的探头和测量设置。对于高频电感信号,需要使用高带宽的探头,以避免信号衰减和失真。同时,需要根据信号的幅度调整垂直刻度和触发电平,确保信号能够被清晰地显示。在测量电感电流时,通常需要使用电流探头,其精度和带宽也需要根据实际需求进行选择。此外,合理设置触发方式,例如边沿触发或斜率触发,可以确保示波器能够准确地捕捉到感兴趣的信号事件。
对于复杂的电感信号,可以使用示波器的数学运算功能进行信号处理。例如,可以使用FFT功能分析信号的频谱特性,识别信号中的谐波和噪声成分。还可以使用平均功能减少噪声的影响,提高测量精度。通过灵活运用示波器的各种功能,可以更有效地分析电感信号,提取关键信息,从而为电路设计和故障诊断提供可靠的数据支持。
DSOX4022A示波器可以应用于各种涉及电感的场景,例如:
开关电源设计:分析电感电流纹波、电压尖峰等,优化电路设计,提高效率并降低EMI。通过观察电感电流波形,可以判断开关频率是否合适,以及是否存在电流过冲或欠冲现象。
滤波器设计:分析电感在不同频率下的阻抗特性,验证滤波器的设计参数。通过FFT分析,可以清晰地看到滤波器的通带和阻带特性。
电机控制:分析电机驱动电路中的电感电流波形,诊断故障,优化控制策略。可以通过观察电流波形的形状和幅度,判断电机是否正常运行,以及是否存在过流等故障。
磁性元件测试:测试电感的品质因数(Q值)、自谐振频率等参数。通过对电感进行激励,并观察其响应波形,可以精确测量其参数。
在这些应用中,DSOX4022A凭借其高精度、高带宽和强大的分析功能,为工程师提供了强大的分析工具,极大地提高了工作效率。

是德DSOX4022A示波器凭借其卓越的性能和丰富的功能,成为分析电感信号的强大工具。通过合理地运用其各种功能和技巧,工程师可以有效地分析电感信号,解决各种与电感相关的工程问题。其在开关电源、滤波器设计、电机控制以及磁性元件测试等领域都有着广泛的应用,为提高产品性能和可靠性提供了坚实的保障。
