控制系统广泛应用于各个领域，其性能的稳定性和可靠性至关重要。而对控制系统信号的准确分析是保障系统稳定运行的关键步骤。传统的信号分析方法往往效率低下，且难以全面捕捉系统运行的动态特性。随着技术的进步，混合域示波器，例如泰克MDO3022，凭借其强大的功能和便捷的操作性，成为控制系统信号分析领域不可或缺的工具。

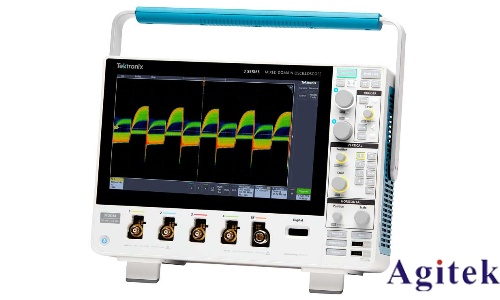

　　泰克MDO3022混合域示波器集成了示波器、频谱分析仪、协议解码器等多种功能于一体，能够同时采集和分析多种类型的信号，包括模拟信号、数字信号以及复杂的混合信号。这使其在分析复杂的控制系统信号时具备显著优势。本文将深入探讨MDO3022在控制系统信号分析中的具体应用。

　　一、MDO3022的关键特性及其在控制系统分析中的作用:

　　1.混合域信号采集:MDO3022能够同时采集模拟和数字信号，这对于分析包含多种信号类型的控制系统至关重要。例如，在电机控制系统中，可以同时采集电机电压、电流以及控制信号，以便全面了解系统的运行状态。

　　2.高带宽和采样率:MDO3022拥有高带宽和采样率，能够精确捕捉快速变化的信号细节，这对于分析高速控制系统中的瞬态现象至关重要。例如，分析电源开关的浪涌电流或数字信号的毛刺等。

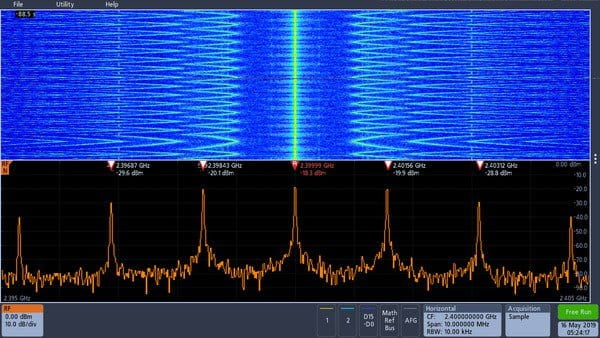

　　3.实时频谱分析:内置的频谱分析仪功能可以实时显示信号的频谱特性，有助于识别系统中的谐波干扰、噪声以及其他频谱异常现象。这在分析系统稳定性、识别干扰源方面非常有用。例如，可以快速定位由电源噪声或电磁干扰引起的系统振荡。

　　4.协议解码:MDO3022支持多种通信协议的解码，例如CAN、LIN、I2C、SPI等，这对于分析基于这些协议的控制系统至关重要。通过解码，可以清晰地观察到协议数据包的传输过程，从而快速定位通信故障。

　　5.高级触发功能:MDO3022提供多种高级触发功能，例如逻辑触发、模式触发、序列触发等，可以精确地捕捉到感兴趣的信号事件，从而提高分析效率。这在分析间歇性故障或复杂的系统交互时非常有效。

　　6.波形数学运算和分析:MDO3022支持各种波形数学运算，例如加、减、乘、除、积分、微分等，可以对信号进行深入分析，提取关键参数，例如信号的幅值、频率、相位等，从而更深入地理解系统行为。

　　二、MDO3022在控制系统故障诊断中的应用案例:

　　假设一个工业控制系统出现间歇性故障，导致电机运行不稳定。使用MDO3022，工程师可以采取以下步骤进行故障诊断：

　　1.信号采集:同时采集电机电压、电流、控制信号以及其他相关信号。

　　2.触发设置:使用适当的触发条件，例如当电机电流超过设定阈值时触发，从而捕捉到故障发生的瞬间。

　　3.波形分析:分析采集到的波形，观察电机电压、电流以及控制信号的异常变化，例如电流过大、电压波动过大、控制信号丢失等。

　　4.频谱分析:对信号进行频谱分析，识别是否存在谐波干扰或噪声导致故障。

　　5.协议解码:如果系统使用通信协议，则解码数据包，检查是否存在通信错误。

　　通过以上步骤，工程师可以精确地定位故障原因，并采取相应的措施进行修复。

　　泰克MDO3022混合域示波器为控制系统信号分析提供了强大的工具和便捷的操作方式。其混合域采集、实时频谱分析、协议解码以及高级触发等功能，极大地提高了分析效率和精度，为控制系统工程师在故障诊断、系统优化和性能提升方面提供了有力支持。随着控制系统日益复杂，MDO3022这类先进的测试仪器将在未来的控制系统开发和维护中扮演着越来越重要的角色，如果您有更多疑问或需求可以关注西安安泰测试哦！非常荣幸为您排忧解难。
