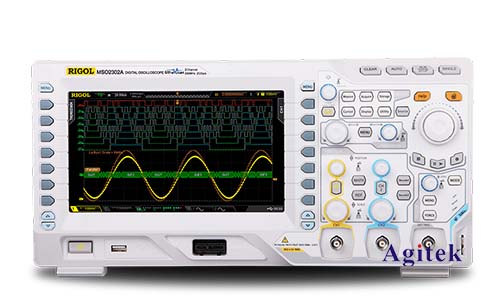

直流电阻的测量在电子电路设计、测试和维护中至关重要。传统上，使用万用表进行直流电阻测量较为普遍。然而，对于一些需要更高精度、更快速测量或需要进行动态监测的场合，普源示波器凭借其强大的功能和灵活的配置，成为一种理想的测量工具。本文将深入探讨利用普源示波器测量直流电阻的多种方法，并分析其优缺点及适用场景。

　　一、基于电压-电流法的直流电阻测量

　　这是最基础的直流电阻测量方法，其原理基于欧姆定律：R=U/I，其中R为电阻值，U为电压，I为电流。利用普源示波器，我们可以通过测量电阻两端的电压和流过电阻的电流来计算电阻值。

　　1.1方法步骤:

　　搭建电路:将待测电阻与一个已知值的标准电阻串联连接，并连接到一个稳定的直流电源。

　　测量电压:使用示波器测量待测电阻两端的电压降 (U_x) 和标准电阻两端的电压降 (U_s)。

　　计算电流:根据标准电阻的阻值(R_s) 和其两端的电压降(U_s)，利用欧姆定律计算流过电路的电流：I = U_s / R_s。

　　计算电阻:利用欧姆定律计算待测电阻的阻值：R_x = U_x / I。

　　1.2优缺点分析:

　　优点:方法简单易懂，操作方便，所需设备简单。

　　缺点:精度受限于电源稳定性、示波器测量精度以及标准电阻的精度。电流测量容易受到噪声干扰，尤其在低阻值测量时。

　　二、恒流源法测量直流电阻

　　为了克服电压-电流法中电流测量不稳定的缺点，可以使用恒流源法。该方法使用恒流源提供稳定的电流，然后测量待测电阻两端的电压降，再根据欧姆定律计算电阻值。

　　2.1方法步骤:

　　搭建电路:使用恒流源向待测电阻提供稳定的直流电流。

　　测量电压:使用示波器测量待测电阻两端的电压降(U_x)。

　　计算电阻:根据恒流源提供的电流(I)和测得的电压降 (U_x)，利用欧姆定律计算电阻值：R_x = U_x / I。

　　2.2优缺点分析:

　　优点:测量精度更高，受噪声干扰更小，尤其适用于低阻值电阻的测量。

　　缺点:需要使用恒流源，增加了设备成本。

　　三、利用示波器数学运算功能测量直流电阻

　　普源示波器通常具有强大的数学运算功能，可以对采集到的波形进行各种运算，从而提高测量精度和效率。例如，可以利用示波器的FFT功能分析信号中的噪声成分，并将其去除，从而提高测量精度。

　　3.1方法步骤:

　　该方法与电压-电流法类似，但利用示波器的数学运算功能对采集到的电压和电流信号进行处理，例如进行平均值计算、滤波处理等，从而减少噪声干扰并提高测量精度。

　　3.2优缺点分析:

　　优点:可以有效减少噪声干扰，提高测量精度，并实现自动化测量。

　　缺点:需要对示波器的数学运算功能有一定的了解。

　　四、误差分析及精度提升

　　在使用以上方法测量直流电阻时，需要考虑各种误差来源，例如电源电压波动、示波器测量精度、探头电容和电阻的影响、以及环境温度等因素。为了提高测量精度，可以采取以下措施：

　　使用高精度仪器:选择精度更高的电源、示波器和标准电阻。

　　环境温度控制:控制环境温度，减少温度变化带来的影响。

　　多次测量取平均值:进行多次测量，并取平均值，以减少随机误差的影响。

　　校准仪器:定期校准仪器，确保测量精度。

　　五、应用案例

　　例如，在测试电机绕组电阻时，可以使用恒流源法，因为电机绕组电阻通常较小，容易受到噪声干扰。在测量高精度电阻时，可以利用示波器的数学运算功能来提高测量精度。

　　本文介绍了利用普源示波器测量直流电阻的多种方法，并对每种方法的优缺点进行了分析。选择哪种方法取决于待测电阻的阻值范围、测量精度要求以及可用的设备。通过合理的实验设计和数据处理，可以利用普源示波器实现高精度、高效的直流电阻测量，如果您有更多疑问或需求可以关注西安安泰测试哦！非常荣幸为您排忧解难。
