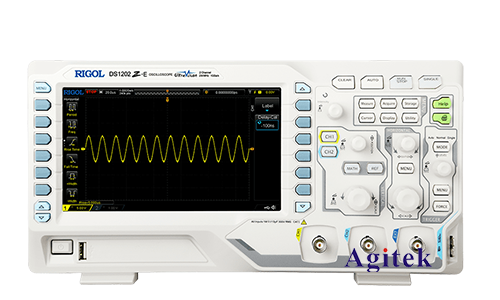

普源DS1102Z-E是一款经济实惠且功能强大的双通道数字存储示波器，广泛应用于电子电路设计、调试和测试领域。其滚动模式(Roll Mode)功能是示波器的重要组成部分，能够持续地采集和显示波形数据，方便用户观察长时间内信号的变化趋势，尤其适用于捕捉周期性较长或不规律出现的信号事件。本文将详细介绍DS1102Z-E示波器滚动模式的各项参数设置。

　　滚动模式工作原理

　　在滚动模式下，示波器并非像普通模式那样在屏幕上显示完整的波形，而是像卷轴一样，新采集到的数据不断地从屏幕右侧进入，旧数据则从左侧移出。这种方式可以持续观察信号的变化，尤其适合观察低频信号的长时间变化趋势，例如电池电压的缓慢下降，电机转速的缓慢波动等。与单次采集模式相比，滚动模式能够记录更长的信号时间段，为用户提供更全面的信号分析数据。其工作原理基于示波器的存储深度和采样率，通过不断地循环写入和读取数据来实现连续显示。

　　滚动模式的设置与操作

　　在普源DS1102Z-E示波器上启用滚动模式，通常需要在菜单中进行相应的设置。具体步骤可能因示波器固件版本略有差异，但大致流程如下：

　　1.进入设置菜单:通常通过按下“MENU”或类似的按键进入示波器的设置菜单。

　　2.选择“采集模式”或类似选项:找到与波形采集模式相关的菜单项。

　　3.选择“滚动模式”:在采集模式选项中，选择“Roll Mode”或类似的选项。

　　4.设置时间刻度:滚动模式下，时间刻度决定了屏幕上显示的信号时间长度。需要根据实际需求调整时间刻度，以确保能够清晰地观察到感兴趣的信号变化。

　　5.设置触发:虽然滚动模式通常不需要触发，但某些情况下，设置合适的触发条件可以提高观测效率。例如，可以使用电平触发来确保波形始终从特定的电平开始显示。

　　6.调整垂直刻度:如同普通模式一样，需要根据信号幅度调整垂直刻度，以确保信号波形能够完整地显示在屏幕上。

　　滚动模式的应用场景

　　DS1102Z-E示波器的滚动模式在许多应用场景中都非常实用：

　　低频信号监测:监控电池电压、电机转速、温度传感器输出等低频信号的长期变化趋势。

　　长时间信号记录:记录长时间的信号事件，例如网络通信数据包的传输过程，电源的稳定性测试等。

　　故障诊断:观察长时间运行的电路中出现的间歇性故障，例如电源噪声、信号干扰等。

　　信号稳定性测试:评估信号的稳定性和一致性，例如电源输出电压的稳定性，通信信号的信噪比等。

　　常见故障及解决方法

　　在使用DS1102Z-E示波器滚动模式时，可能会遇到一些问题：

　　波形显示不完整或混乱:这可能是由于时间刻度设置不当或采样率过低导致的。尝试调整时间刻度和采样率，并检查触发设置。

　　滚动速度过快或过慢:这可以通过调整时间刻度来控制。

　　屏幕上无波形显示:检查探头连接是否正确，信号源是否正常，以及示波器本身是否出现故障。

　　普源DS1102Z-E示波器的滚动模式是其一项重要的功能，能够有效地帮助用户进行长时间信号的监测和分析。熟练掌握滚动模式的使用方法，能够显著提高工作效率和测试精度，
