回波损耗(Return Loss)是衡量射频/微波器件或系统匹配程度的重要指标，它表示入射功率与反射功率之比的对数，通常以分贝(dB)为单位表示。回波损耗越高，表示反射功率越小，匹配程度越好。精确测量回波损耗对于评估天线、滤波器、放大器等射频/微波器件的性能至关重要。是德科技的矢量网络分析仪凭借其高精度、宽频带和强大的功能，成为回波损耗测量的首选仪器。本文将详细介绍如何利用是德矢量网络分析仪进行回波损耗测量。

　　回波损耗的原理及定义

　　回波损耗的定义基于散射参数(S-参数)。对于一个二端口网络，其S参数矩阵表示为：

　　[S11 S12]

　　[S21 S22]

　　其中，S11代表输入端口的反射系数，即入射波与反射波的比值。回波损耗(RL)定义为：

　　RL=-20log₁₀(|S₁₁|)(dB)

　　|S₁₁|<1时，回波损耗为正值，表示有反射功率；|S₁₁|=0时，回波损耗为无穷大，表示完美匹配，无反射功率。

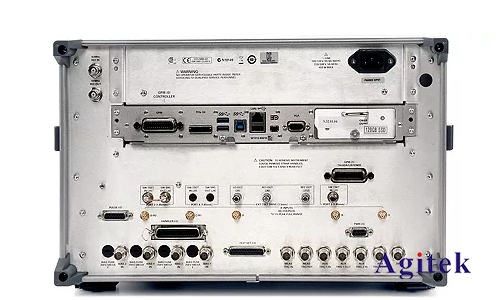

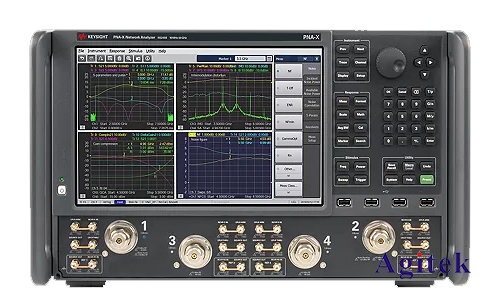

　　利用是德矢量网络分析仪测量回波损耗的方法

　　利用是德矢量网络分析仪进行回波损耗测量，需要进行以下步骤：

　　1.仪器连接:将待测器件连接到VNA的测试端口，确保连接良好，避免接触不良引起测量误差。连接方式通常为同轴连接线，选择合适的连接器类型和频段范围。

　　2.校准:VNA校准是获得精确测量结果的关键步骤。常见的校准方法包括SOLT(Short,Open,Load,Thru)、TRL(Through,Reflect,Line)、LMR(Line,Match,Reflect)等。选择合适的校准方法取决于待测器件的频率范围和阻抗特性。是德科技的VNA通常配备自动校准功能，简化了校准过程。

　　3.测量设置:在VNA软件中设置测量频率范围、扫描点数、功率电平等参数。根据待测器件的特性选择合适的功率电平，避免器件过载或损伤。需要选择合适的测量类型，通常选择S11参数测量。

　　4.数据采集和显示:启动VNA进行测量，软件会显示待测器件的S参数数据，包括S11参数。VNA通常可以以图形方式显示回波损耗曲线，方便用户直观地观察结果。

　　5.误差分析:虽然进行了校准，但测量结果仍然存在一定的误差。需要考虑系统误差、环境因素以及测量方法本身的局限性。是德科技的VNA通常提供误差分析工具，帮助用户评估测量结果的可靠性。

　　误差校正技术

　　为了提高测量的准确性，需要进行误差校正。常用的误差校正方法包括：

　　系统误差校正:通过校准消除VNA本身的系统误差，例如连接线、测试端口等的影响。

　　环境误差校正:考虑环境温度、湿度等因素对测量结果的影响。

　　非线性误差校正:对于高功率测量，需要考虑器件的非线性特性。

　　是德矢量网络分析仪回波损耗测量的应用案例

　　是德矢量网络分析仪的回波损耗测量广泛应用于以下领域：

　　天线设计与测试:评估天线的输入阻抗匹配，优化天线性能。

　　微波电路设计与测试:验证微波电路的匹配状态，分析电路性能。

　　射频器件特性分析:测量射频器件的回波损耗，评估器件质量。

　　生产测试:对批量生产的射频/微波器件进行快速回波损耗测试，确保产品质量。

　　利用是德矢量网络分析仪进行回波损耗测量是一种精确、高效的方法。通过合理的测量设置、校准和误差校正，可以获得可靠的测量结果，为射频/微波器件和系统的研发与生产提供重要依据。掌握本文介绍的原理和方法，能够有效地利用是德VNA进行回波损耗测试，并提高测试效率和准确性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
