眼图测量的原理

　　眼图是用于表征数字通信系统性能的一种重要的图形化表示方法。它通过将重复的数字信号叠加在示波器的屏幕上，形成一个类似于眼睛形状的图形，因此被称为“眼图”。眼图的“眼睛”张开程度和形状特征，直接反映了数字信号的质量和可靠性。

　　眼图的垂直方向表示信号幅度，水平方向表示时间。在理想情况下，眼图的“眼睛”应该完全打开，没有闭合或畸变，这表示信号具有足够的裕量，能够可靠地传输数据。然而，在实际应用中，由于各种噪声和干扰的影响，眼图的“眼睛”通常会呈现出不同程度的闭合和畸变。

　　通过分析眼图的各项参数，例如眼高、眼宽、眼闭合、抖动等，可以评估数字通信系统的各项性能指标，例如误码率(BER)、信噪比(SNR)以及信号完整性。这些参数的测量结果对于判断系统是否满足设计要求，以及进行系统优化和故障诊断至关重要。

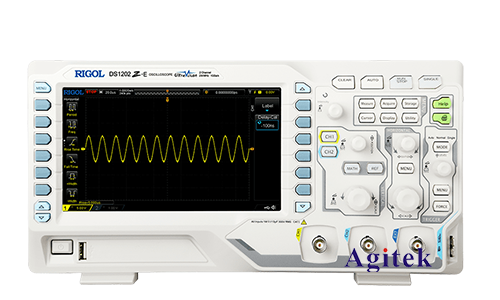

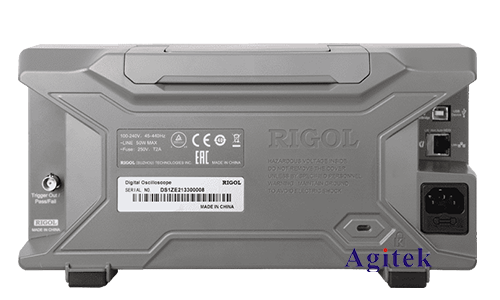

　　普源DS1102Z-E示波器的眼图测量功能

　　普源DS1102Z-E是一款性价比高的数字存储示波器，具备完善的眼图测量功能。其先进的信号处理技术，能够精确地采集和分析高频数字信号，并提供多种眼图测量参数，例如：

　　眼高(Eye Height):表示信号的噪声裕量，眼高越大，信号抗干扰能力越强，误码率越低。

　　眼宽(Eye Width):表示信号的定时裕量，眼宽越大，对时钟抖动容忍度越高。

　　眼闭合(Eye Closure):表示信号的噪声和抖动程度，眼闭合越小，信号质量越好。

　　抖动(Jitter):表示信号的定时误差，抖动越小，信号的定时精度越高。通常分为随机抖动和周期性抖动。

　　平均眼高(Average Eye Height):表示眼高在多个周期内的平均值。

　　最小眼高(Minimum Eye Height):表示眼高在多个周期内的最小值。

　　普源DS1102Z-E示波器通常通过其内置的软件或上位机软件来实现眼图测量功能，用户可以通过简单的操作设置触发方式、采集时间等参数，并自动计算出上述眼图参数。

　　普源DS1102Z-E示波器眼图测量的操作步骤

　　具体的步骤可能因示波器固件版本和使用软件而略有不同，但一般流程如下：

　　1.连接信号源:将待测数字信号连接到示波器的输入通道。

　　2.设置触发:选择合适的触发模式和电平，确保能够稳定地触发信号。

　　3.设置采集时间:根据信号的速率选择合适的采集时间，以获得足够的信号周期。

　　4.开启眼图模式:在示波器的菜单中选择眼图测量模式。

　　5.参数设置:根据需要设置眼图测量的参数，例如平均周期数、抖动测量方法等。

　　6.采集数据:开始采集并显示眼图。

　　7.参数分析:分析眼图的各项参数，并根据需要进行调整。

　　8.结果保存:保存眼图和测量结果。

　　眼图测量结果分析及应用

　　眼图测量结果直接反映了数字通信系统的性能。通过分析眼高、眼宽、眼闭合和抖动等参数，可以评估系统的误码率、信噪比和信号完整性。如果眼图的“眼睛”闭合严重，则表明系统存在严重的噪声或干扰，需要采取措施进行改进。例如，可以优化信号传输路径、改进信号处理电路、提高时钟精度等。

　　眼图测量广泛应用于高速数字电路设计、数据传输系统、光纤通信等领域，是评估和优化系统性能的重要手段。

　　注意事项

　　确保示波器探头的带宽和阻抗与待测信号匹配。

　　选择合适的触发模式和电平，保证稳定的触发。

　　充分了解示波器软件的操作方法。

　　在进行眼图测量时，需要考虑环境因素的影响，例如温度、湿度和电磁干扰。

　　结普源DS1102Z-E示波器提供了简便易用的眼图测量功能，为工程师和技术人员提供了强大的工具来分析数字通信系统的性能。熟练掌握眼图测量技术，能够有效提高数据传输系统的可靠性和稳定性。
