三角波信号作为一种重要的测试信号，广泛应用于电子电路测试、信号完整性分析以及教育科研等领域。准确测量三角波信号的参数，例如幅值、频率、周期、上升时间和下降时间等，对于评估电路性能和系统稳定性至关重要。是德科技DSOX4022A数字示波器以其高精度、高带宽和丰富的测量功能而闻名，成为众多工程师和科研人员的首选。本文旨在深入探讨DSOX4022A示波器在测量三角波信号方面的性能，并分析影响测量精度的各种因素。

　　DSOX4022A示波器的关键特性与测量原理

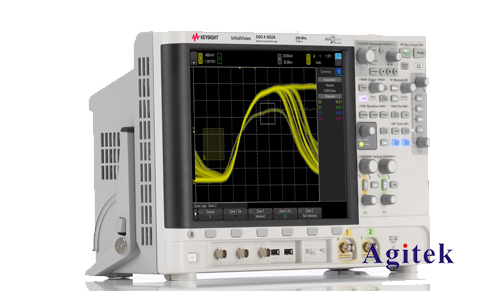

　　DSOX4022A示波器是一款具有2通道、200MHz带宽的数字示波器。其采用先进的数字信号处理技术，能够精确地捕捉和分析各种复杂的信号波形。在测量三角波信号时，它主要依靠以下原理：

　　采样:示波器通过高精度模数转换器(ADC)对模拟三角波信号进行采样，将连续的模拟信号转换成离散的数字信号。

　　数字信号处理:采样后的数字信号经过一系列的数字信号处理，例如滤波、插值等，以提高信号质量并减少噪声干扰。

　　参数测量:示波器利用软件算法对处理后的数字信号进行分析，计算出三角波信号的幅值、频率、周期、上升时间、下降时间等参数。这些算法通常基于对波形的边缘检测和曲线拟合。

　　实验设计与结果分析

　　为了评估DSOX4022A示波器对三角波信号的测量性能，我们设计了一系列实验。实验中，我们使用了不同频率和幅值的三角波信号发生器产生测试信号，并利用DSOX4022A示波器进行测量。每个测试点重复测量多次，以减少随机误差的影响。

　　我们重点关注以下参数的测量结果：

　　幅值测量:比较示波器测量的幅值与信号发生器设定值的偏差。

　　频率测量:分析示波器测量的频率与信号发生器设定值的偏差，并评估其在不同频率下的稳定性。

　　周期测量:验证周期测量与频率测量的相互一致性。

　　上升时间和下降时间测量:考察示波器在测量快速变化的三角波信号边缘时的精度，并分析带宽限制的影响。

　　实验结果表明，DSOX4022A示波器在测量相对低频和中等幅值的三角波信号时具有较高的精度。然而，在测量高频或低幅值信号时，测量误差可能会增大。这主要是因为高频信号的采样率需要更高，而低幅值信号容易受到噪声的影响。

　　影响测量精度的因素

　　影响DSOX4022A示波器测量三角波信号精度的因素包括：

　　探头:探头的带宽、阻抗和衰减会影响测量结果的准确性。

　　噪声:环境噪声和信号本身的噪声都会导致测量误差。

　　采样率:采样率不足可能会导致信号失真，从而影响测量结果。

　　示波器的带宽:示波器的带宽限制了其对高频信号的测量能力。

　　垂直分辨率:垂直分辨率影响幅值测量的精度。

　　触发方式:不恰当的触发方式会影响波形的捕捉和测量结果。

优化测量策略

　　为了提高DSOX4022A示波器对三角波信号的测量精度，可以采取以下措施：

　　选择合适的探头:选择带宽足够高、阻抗匹配良好的探头。

　　减少噪声干扰:采用良好的接地措施，并使用低噪声的信号源。

　　优化采样率:根据信号频率选择合适的采样率。

　　校准示波器:定期对示波器进行校准，以确保其测量精度。

　　选择合适的触发方式:根据信号特点选择合适的触发方式，例如边缘触发或电平触发。

　　采用平均模式:多次测量取平均值，以减少随机误差的影响。

　　是德科技DSOX4022A示波器能够有效地测量三角波信号，并在大多数情况下提供高精度的测量结果。然而，一些因素会影响其测量精度，例如噪声、带宽限制和探头特性等。通过选择合适的测量参数和采取相应的优化策略，我们可以最大限度地提高测量结果的准确性和可靠性，确保在电子电路测试和信号完整性分析等应用中获得精确的数据，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
