普源示波器以其性价比高、性能稳定而受到广大科研工作者和工程师的青睐。然而，要充分发挥其性能，准确地测量电压和电流，需要掌握正确的使用方法和技巧。本文将详细讲解如何使用普源示波器进行电压和电流测量，并针对一些常见问题进行分析和解答。

　　电压测量

　　电压测量是示波器最基本的功能。使用普源示波器测量电压，首先需要选择合适的探头。普源示波器通常兼容多种探头，如被动探头、有源探头等。选择探头时，需要考虑被测信号的频率范围、幅度以及阻抗等因素。例如，对于高频信号，应选择带宽较高的探头；对于高压信号，应选择衰减比较大的探头。

　　连接探头后，将探头的接地端连接到电路的地线，探头尖端连接到被测电压点。在示波器上选择合适的电压量程和时间刻度，观察波形。需要注意的是，选择量程过小会导致波形失真甚至损坏示波器，而量程过大则会降低测量精度。普源示波器的屏幕上通常会显示测量结果，包括峰峰值电压、平均值电压、有效值电压等参数。用户可以通过菜单调整触发方式（如边缘触发、斜率触发等）来获得清晰稳定的波形，从而提高测量准确性。

　　对于某些特殊情况，如需要测量高电压或高频信号，需要采取相应的保护措施，例如使用高压探头或衰减器。同时，需仔细检查探头连接是否牢固，避免接触不良导致的测量误差。

　　电流测量

　　直接用示波器测量电流较为复杂，通常需要借助电流探头或通过测量电压降来间接测量。

　　1.使用电流探头:普源示波器可以配合专用的电流探头进行电流测量。电流探头将电流信号转换为电压信号，再由示波器进行测量。选择电流探头时，需要根据被测电流的幅度、频率以及波形等因素进行选择，并注意电流探头的量程和带宽。连接电流探头时，必须按照说明书上的指示正确连接，避免错误连接导致探头损坏或测量错误。

　　2.通过测量电压降间接测量:对于一些电路，可以利用欧姆定律，通过测量电路中的电阻上的电压降来间接测量电流。将示波器的探头连接到电阻的两端，测量电压降，然后根据欧姆定律(I=U/R)计算电流。这种方法的精度取决于电阻的精度以及测量电压的精度。需要注意的是，此方法仅适用于直流或低频交流电路，且电阻值应选择合适，避免电压降过小或过大导致测量误差增大。

　　参数设置与优化

　　为了获得**的测量结果，需要正确设置示波器的参数。以下是一些重要的参数设置：

　　耦合方式:选择合适的耦合方式(AC、DC或GND)对测量结果至关重要。AC耦合可以去除直流分量，而DC耦合则可以测量直流和交流信号。GND则用于接地。

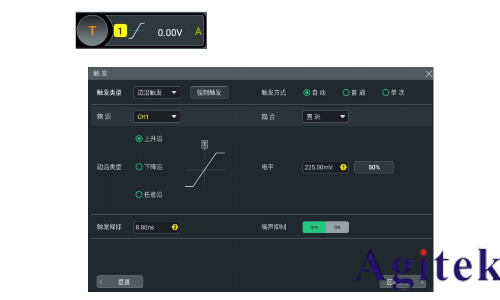

　　触发方式:选择合适的触发方式可以确保波形稳定清晰。边缘触发、脉冲触发等方式可以根据不同的信号特性进行选择。

　　时间刻度和电压量程:根据信号的频率和幅度选择合适的时间刻度和电压量程，确保波形显示完整且清晰。

　　带宽限制:对于一些高频噪声较大的信号，可以启用带宽限制功能，以减少噪声的影响。

　　常见问题及解决方法

　　在使用普源示波器测量电压和电流的过程中，可能会遇到一些常见问题，例如：

　　波形不稳定:这可能是由于触发设置不当或信号源不稳定所致。检查触发设置，尝试不同的触发方式或调整触发电平。

　　测量结果不准确:这可能是由于探头连接不良、量程选择不当或示波器校准不准确所致。检查探头连接，选择合适的量程，并考虑对示波器进行校准。

　　噪声干扰:这可能是由于环境噪声或电路自身噪声所致。尝试使用屏蔽线或滤波器来减少噪声干扰。

　　不同型号普源示波器的差异

　　普源示波器有多个型号，其操作界面和功能略有不同，但基本操作流程是相似的。具体的操作方法请参考相应型号的说明书。例如，一些高端型号可能具有自动测量功能，可以自动测量峰值、有效值、频率等参数，提高测量效率。

　   熟练掌握普源示波器的使用技巧对于准确测量电压和电流至关重要，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
