在电子工程、材料科学等领域，精确的阻抗测量至关重要。阻抗作为表征电路元件或材料电磁特性的关键参数，其准确测量直接关系到电路设计、材料性能评估以及系统性能优化。是德科技的矢量网络分析仪凭借其卓越的性能和丰富的功能，成为进行精确阻抗测量的理想工具。与传统的阻抗分析仪相比，VNA能够在更宽的频率范围内提供更精确的阻抗数据，并支持多种测量方法，从而满足不同应用场景的需求。

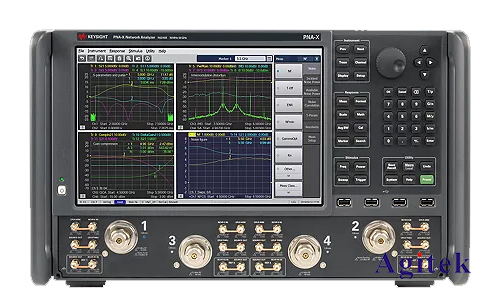

　　矢量网络分析仪阻抗测量原理

　　矢量网络分析仪的核心功能是测量网络的S参数（散射参数）。S参数描述了入射波和反射波之间的关系，通过测量S参数，可以计算出被测器件的阻抗。阻抗Z与S参数之间的关系可以通过以下公式表示：

　　Z=Z₀[(1+S₁₁)/(1-S₁₁)]

　　其中，Z₀为系统参考阻抗（通常为50Ω），S₁₁为反射系数。该公式表明，通过测量S₁₁，即可计算出被测器件的阻抗。然而，实际测量中会存在多种误差源，例如仪器自身误差、连接器误差以及被测器件的寄生参数等，需要进行误差校正。

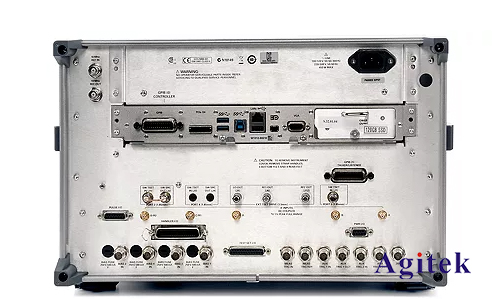

　　是德VNA的阻抗测量方法

　　是德VNA提供了多种阻抗测量方法，以适应不同的测量需求：

　　直接阻抗测量:这是最直接的方法，VNA直接测量S参数并根据公式计算阻抗。这种方法简单易行，但对仪器精度和校准精度要求较高。

　　TRL校准法:通过测量已知特性阻抗的标准件（Thru,Reflect,Line），对VNA进行误差校正，提高测量精度。TRL校准法能够有效补偿系统误差，例如连接器误差和传输线误差。

　　SOL校准法:类似于TRL校准法，但使用短路(Short)、开路(Open)、负载(Load)三种标准件进行校准。SOL校准法相对简单，但精度略低于TRL校准法。

　　LRL校准法:使用负载(Load)、反射(Reflect)、负载(Load)三种标准件进行校准。

　　误差校正技术

　　为了保证阻抗测量的准确性，是德VNA采用多种误差校正技术，包括：

　　多项式误差校正:使用多项式拟合来补偿系统误差。

　　TRL/SOL/LRL校准:如前所述，这些校准方法能够有效补偿各种误差源。

　　补偿误差模型:建立更精确的误差模型，以提高校正精度。

　　温度补偿:补偿温度变化对测量结果的影响。

　　应用实例

　　是德VNA的阻抗测量功能广泛应用于以下领域：

　　电路设计:用于测试和优化电路元件的阻抗特性，例如匹配网络、滤波器等。

　　材料表征:用于测量材料的介电常数、导磁率等电磁特性。例如，测量高频电路板材料的介电损耗，以及测量新型吸波材料的反射特性。

　　天线设计:用于测量天线的输入阻抗，并优化天线匹配。

　　生物医学工程:用于测量生物组织的电阻抗，用于医学成像和诊断。

　　是德矢量网络分析仪的阻抗测量功能凭借其高精度、宽频带和强大的误差校正技术，成为阻抗测量领域不可或缺的工具。通过选择合适的测量方法和误差校正技术，可以获得高精度的阻抗测量结果，从而满足不同应用场景的需求，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
