无杂散动态范围(SFDR)的概念

　　无杂散动态范围(SFDR)是衡量射频信号源或系统线性度的一个关键指标。它表示在给定输出功率下，信号的基波与最大的杂散信号之间的功率比值，通常以分贝(dBc)为单位表示。SFDR值越高，表明信号源或系统的线性度越好，产生的杂散信号越小，信号质量越高。这对于许多应用至关重要，例如数字通信系统、雷达系统和无线传感器网络等，其中任何明显的杂散信号都可能导致严重的干扰或性能下降。

　　SFDR测试原理

　　SFDR测试通常使用两音测试法进行。该方法向被测设备(DUT)输入两个单音信号，频率分别为f1和f2。DUT的非线性特性会产生一系列的互调产物(Intermodulation Products,IM)，例如2f1-f2,2f2-f1等。SFDR定义为输入信号的基波功率与最大互调产物功率之差。通过测量基波和最大互调产物的功率，可以计算出SFDR值。是德科技频谱分析仪提供了强大的测量功能，可以方便地捕捉并分析这些信号，从而精确计算SFDR。

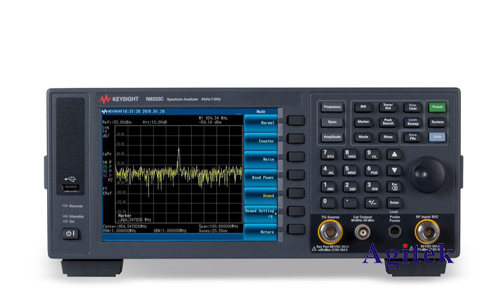

　　使用是德科技频谱分析仪进行SFDR测试的步骤

　　1.仪器设置:首先，连接被测设备(DUT)到是德科技频谱分析仪。根据DUT的特性，选择合适的输入衰减器和输入阻抗匹配。配置频谱分析仪，设置中心频率、扫描范围、分辨率带宽(RBW)、视频带宽(VBW)等参数。RBW的选择至关重要，过宽会降低测量精度，过窄会增加测量时间。VBW通常设置为RBW的若干倍以提高信噪比。

　　2.输入信号源设置:使用信号发生器产生两个单音信号，频率f1和f2，幅度根据DUT的额定功率范围调整。需要注意的是，这两个信号的频率间隔应足够大，以确保互调产物与基波信号能够清晰地区分开来。信号发生器的输出功率和频率精度也会直接影响SFDR测试结果的准确性。

　　3.数据采集与分析:使用是德科技频谱分析仪进行扫描，观察频谱图。在频谱图上，可以清晰地看到基波信号和互调产物。选择最大互调产物，记录其功率。利用频谱分析仪的内置计算功能或外部软件计算SFDR值(SFDR=基波功率-最大互调产物功率)。

　　4.结果验证与报告:重复测试多次，计算SFDR的平均值和标准偏差，以评估测试结果的可靠性。最终结果需要以专业的报告形式呈现，包括测试条件、仪器参数、测量结果以及误差分析。

　　影响SFDR测试结果的因素

　　除了DUT本身的线性度外，还有许多其他因素会影响SFDR测试结果，例如：

　　信号发生器的性能:信号发生器的相位噪声、谐波失真和杂散都会影响SFDR的测量结果。

　　频谱分析仪的性能:频谱分析仪的噪声系数、动态范围和频率精度都会影响测试的准确性。

　　连接线的质量:连接线上的损耗和反射也会影响测试结果。

　　环境因素:温度、湿度等环境因素也可能对测试结果产生影响。

　　误差分析与校准

　　为了确保SFDR测试结果的准确性，需要进行误差分析和校准。误差来源包括仪器误差、系统误差和人为误差。定期校准频谱分析仪和信号发生器，并使用已知性能的标准件进行测试，可以有效降低测试误差。
