纹波电压是电源或信号中叠加在直流分量上的交流成分，它会影响电路的稳定性和性能。精确测量纹波电压对于许多应用至关重要，例如电源设计、信号完整性分析以及电子设备调试等。泰克示波器以其高精度、高带宽和丰富的测量功能，成为纹波测量领域的理想工具。本文将详细介绍如何使用泰克示波器精确测量纹波电压，并提供一些实用技巧。

　　准备工作

　　在开始测量之前，需要做好以下准备工作：

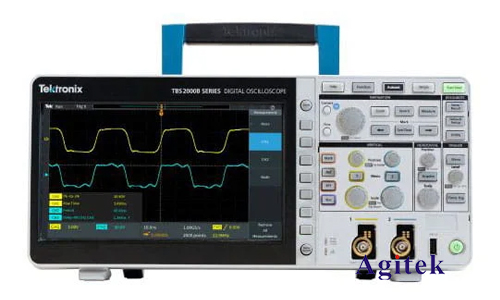

　　1.选择合适的泰克示波器:根据纹波频率和幅度选择合适的示波器。高频纹波需要高带宽示波器，而低幅度纹波则需要高垂直分辨率的示波器。泰克公司提供多种型号的示波器，例如MDO系列、MSO系列和DPO系列，可以根据实际需求选择。

　　2.选择合适的探头:探头的带宽和阻抗必须与被测信号的频率和幅度相匹配。通常使用高带宽、低电容的探头，以避免探头本身引入额外的纹波。对于高阻抗电路，可以使用高阻抗探头。正确的探头选择对于获得精确的测量结果至关重要。

　　3.连接示波器和被测电路:确保示波器和被测电路正确连接，并避免引入额外的噪声和干扰。使用良好的接地连接可以有效减少噪声的影响。

　　4.熟悉示波器的操作界面:在开始测量之前，熟悉泰克示波器的操作界面，包括菜单设置、触发设置、测量功能等。泰克示波器通常提供丰富的在线帮助文档和视频教程，可以帮助用户快速上手。

　　示波器设置

　　1.垂直刻度(Vertical Scale):根据预期的纹波幅度调整垂直刻度，确保纹波信号在屏幕上清晰可见。过小的刻度可能导致纹波细节丢失，过大的刻度则会降低测量精度。

　　2.水平刻度(Horizontal Scale):调整水平刻度以显示足够的纹波周期。为了准确测量纹波频率，至少要显示几个完整的周期。

　　3.触发设置(Trigger Settings):选择合适的触发模式，例如边缘触发或脉冲触发，以确保稳定地捕获纹波信号。正确的触发设置可以避免信号丢失或抖动。

　　4.耦合方式(Coupling):根据被测信号的特点选择合适的耦合方式，例如直流耦合(DC)或交流耦合(AC)。直流耦合可以显示直流分量和纹波分量，而交流耦合则只显示纹波分量。

　　测量方法

　　1.直接测量:对于幅度较大的纹波，可以直接使用示波器的测量功能进行测量。示波器通常提供峰峰值、平均值、均方根值等测量功能，可以选择合适的测量参数。

　　2.使用FFT分析:对于复杂或高频纹波，可以使用示波器的FFT(快速傅里叶变换)分析功能，将时域信号转换为频域信号，分析纹波的频谱成分。FFT分析可以帮助识别纹波的谐波成分，以及确定主要的纹波频率。

　　3.数学运算:示波器通常提供数学运算功能，例如平均值、差值等，可以对多个测量结果进行处理，提高测量精度。例如，可以将多个纹波测量结果进行平均，以减少噪声的影响。

　　数据分析与结果报告

　　测量完成后，需要对数据进行分析，并撰写结果报告。报告应包括以下内容：

　　1.测量条件:包括示波器型号、探头型号、测量设置等。

　　2.测量结果:包括纹波的峰峰值、平均值、均方根值、频率等。

　　3.数据图表:包括纹波的时域波形图和频谱图。

　　4.分析与结论:对测量结果进行分析，并得出结论。

　　常见问题解答

　　如何减少噪声的影响？使用良好的接地连接，选择合适的探头，以及使用示波器的平均功能可以有效减少噪声的影响。

　　如何选择合适的触发水平？触发水平应设置在纹波信号的稳定部分，以确保稳定地捕获纹波信号。

　　如何处理高频纹波？使用高带宽示波器和高带宽探头，并选择合适的采样率。
