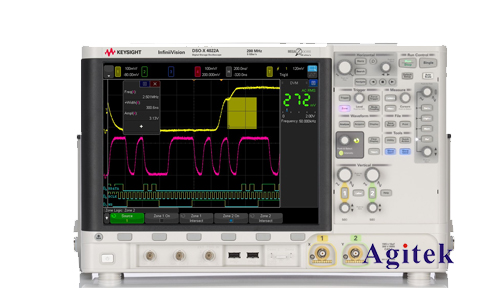

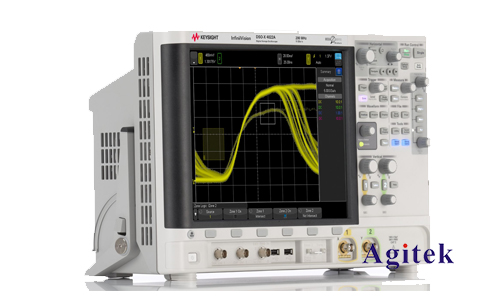

电源纹波是电源输出电压中存在的交流成分，它会对敏感电路造成干扰，影响设备的稳定性和可靠性。因此，精确测量电源纹波对于电源设计和调试至关重要。是德科技DSOX4022A数字示波器以其高带宽、高采样率和丰富的测量功能，成为电源纹波测量的理想选择。本文将详细阐述如何利用DSOX4022A示波器进行精确的电源纹波测量，并探讨一些提高测量精度和效率的方法。

　　一、仪器设置与探头选择:

　　在进行测量之前，需要对DSOX4022A示波器进行合适的设置。首先，需要选择合适的垂直比例（Volt/div），以确保纹波信号清晰地显示在屏幕上。过大的垂直比例可能会导致纹波信号被淹没，而过小的比例则会降低测量精度。根据预期的纹波幅度，合理选择垂直比例至关重要。通常建议预先估计纹波幅度，并选择略大于预期幅度的垂直比例，以保证测量结果的可靠性。

　　其次，需要选择合适的水平比例（Time/div），以便观察到完整的纹波波形。水平比例的选择取决于电源的开关频率或纹波频率。为了准确捕捉到波形的细节，水平比例应足够小，能够清晰地显示至少一个完整的纹波周期。使用示波器的自动设置功能可以快速找到一个合适的水平比例，但之后需要手动微调以获得**观测效果。

　　探头的选择也是至关重要的一环。对于高频纹波的测量，需要使用带宽足够高的探头，以避免信号衰减和失真。通常建议使用带宽至少为示波器带宽一半的探头。此外，探头的输入阻抗也需要与被测电源的输出阻抗相匹配，以减少测量误差。高阻抗探头通常更适合测量高阻抗电源的纹波。正确的接地也是关键，确保探头地线良好接地，防止地环路引入噪声。

　　二、测量方法与数据分析:

　　DSOX4022A示波器提供了多种测量方法，例如峰峰值测量、平均值测量、RMS测量等。对于电源纹波的测量，通常采用峰峰值测量来表征纹波幅度。示波器可以自动测量峰峰值，并且可以通过光标精确测量峰值与谷值之间的差值。

　　除了峰峰值测量外，RMS测量也十分重要，特别是对于包含谐波成分的复杂纹波波形。RMS值代表了纹波的有效值，更能反映其对电路的影响。示波器可以自动计算RMS值，并将其显示在屏幕上。

　　对于更精细的分析，可以利用示波器的FFT（快速傅里叶变换）功能分析纹波的频谱成分，识别出主要的谐波频率及其幅度。这对于找出纹波产生的原因以及采取相应的抑制措施非常有帮助。通过观察频谱图，可以确定主要的谐波频率，并根据需要选择合适的滤波器来降低特定的谐波分量。

　　三、误差分析与注意事项:

　　在电源纹波测量中，存在多种误差来源，例如探头误差、示波器自身的误差、以及被测电源本身的不稳定性。为了降低测量误差，需要采取以下措施：

　　校准探头和示波器:定期校准探头和示波器可以有效降低测量误差。

　　选择合适的测量带宽:选择适当的带宽可以避免高频噪声的干扰，提高测量精度。

　　减少环境噪声干扰:保持良好的实验室环境，减少外部电磁干扰。

　　多次测量取平均值:多次测量并取平均值可以降低随机误差的影响。

　　考虑探头和示波器的带宽限制:确保探头和示波器的带宽足够高，以准确测量高频纹波。

　　四、实用技巧:

　　利用示波器的数学运算功能，可以对多个波形进行计算和分析，例如计算纹波的百分比。

　　使用示波器的自动测量功能可以快速获得主要的测量结果。

　　将测量结果保存为图片或数据文件，方便日后分析和比较。

　　是德科技DSOX4022A数字示波器为精确测量电源纹波提供了强大的工具。通过合理选择仪器设置、探头以及测量方法，并注意减少误差，可以获得准确可靠的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
