测量相位差是电子测量中的一个重要参数,用于表征两个或者多个信号之间的时序关系。普源MHO5054示波器是一种高性能的数字示波器,拥有测量相位差的能力。在本文中,我们将详细介绍使用普源MHO5054示波器测量相位差的方法。
测量相位差的基本原理
相位差是指两个或者多个信号之间的相位差异,通常用角度或弧度来表示。测量相位差的基本原理是通过对两个信号进行比较,计算出它们之间的时间差异,然后转换为相位差。
使用普源MHO5054示波器测量相位差的步骤
使用普源MHO5054示波器测量相位差的步骤如下:
1.连接信号源:将两个需要进行相位比较的信号源连接到示波器的输入端口。确保信号源的电压水平和频率范围符合示波器的规范。
2.设置示波器:打开示波器的菜单,选择“测量”选项,然后选择“相位差”选项。示波器将自动配置测量参数。
3.选择测量信号:在示波器的菜单中选择需要测量的两个信号。示波器将自动检测两个信号的频率和幅度。
4.设置测量参数:根据需要设置测量参数,如测量频率范围、分辨率和平均次数等。
5.开始测量:示波器开始测量相位差,在示波器的屏幕上显示测量结果。
测量相位差的注意事项
在使用普源MHO5054示波器测量相位差时,需要注意以下事项:
信号源的质量:确保信号源的质量好,噪音小,否则将影响测量结果。
示波器的设置:确保示波器的设置正确,包括频率范围、分辨率和平均次数等。
测量信号的稳定性:确保测量信号的稳定性好,否则将影响测量结果。

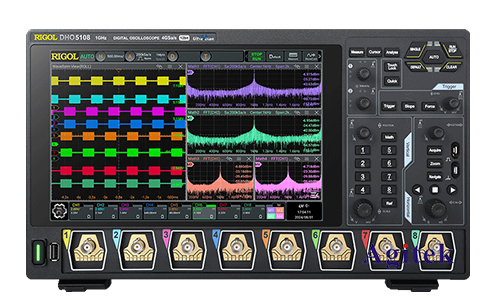

普源MHO5054示波器的特点
普源MHO5054示波器拥有多种特点,包括:
高性能的数字技术:示波器采用了高性能的数字技术,能够实现高精度的测量。
大屏幕显示:示波器的屏幕较大,能够清晰地显示测量结果。
多种测量功能:示波器拥有多种测量功能,包括相位差、幅度、频率等。
使用普源MHO5054示波器测量相位差是一种高精度、便捷的方法。通过设置示波器的测量参数,选择测量信号,开始测量,我们可以轻松地得到相位差的测量结果。同时,示波器的高性能数字技术、大屏幕显示和多种测量功能,使其成为电子测量中的一个重要工具,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
