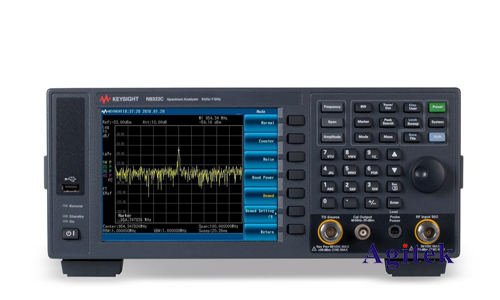

是德科技（Keysight）的频谱分析仪作为射频和微波测量领域的标杆产品，其强大的功能和精准的测量能力离不开合理的触发模式选择。合适的触发模式能够显著提高测量效率、准确度，并有效分离感兴趣的信号，从而获取更可靠的测试结果。本文将深入探讨是德频谱分析仪的各种触发模式，分析其各自的特点、适用场景以及优缺点。

　　触发模式概述

　　频谱分析仪的触发功能决定了仪器何时开始采集数据。不同的触发模式对应着不同的触发条件，从而决定了采集数据的起始点和持续时间。选择合适的触发模式是获得高质量测量结果的关键步骤。常见的触发模式包括：

　　自由运行(Free Run):这是最简单的触发模式，仪器持续采集数据，无需外部触发信号。这种模式适合快速浏览频谱，或者观察信号的长期变化趋势，但无法保证每次采集的数据都包含感兴趣的信号。其缺点在于数据冗余较大，分析效率较低，且无法对特定事件进行精确捕捉。

　　内部触发(Internal Trigger):仪器根据其内部设定的条件进行触发，例如达到特定幅度或频率。这种模式适合观察特定信号事件，例如脉冲信号的出现，或特定频率成分的出现。但是，内部触发门限的设定需要谨慎，不当的设定可能导致触发丢失或触发过多。

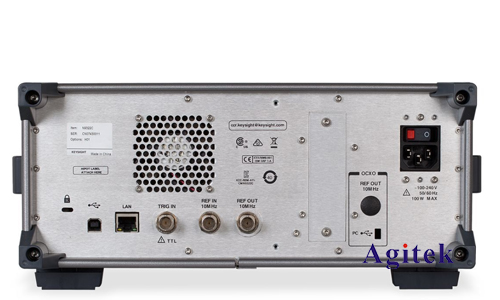

　　外部触发(External Trigger):仪器通过外部触发信号进行触发。这种模式常用于同步多台仪器，或者对外部事件进行精确的测量。外部触发信号可以是TTL电平信号或其它自定义信号，其精确度取决于外部触发源的质量。这种模式能够保证所有仪器同步采集数据，提高测量精度，尤其适用于需要时间同步的复杂测试系统。

　　视频触发(Video Trigger):基于特定视频信号的特性，例如电平变化或特定模式的出现，进行触发。这种模式常用于电视信号、视频信号等特定应用场景，能够精确捕获视频信号中的特定事件。

　　边缘触发(Edge Trigger):基于外部触发信号的上升沿或下降沿进行触发。这是外部触发模式的一种，具有更高的精度和更快的响应速度，适合对高速信号进行精确测量。

　　脉冲触发(Pulse Trigger):基于外部触发信号的脉冲宽度和形状进行触发。这种模式可以过滤掉干扰信号，只触发目标脉冲信号。

　　软件触发(Software Trigger):通过仪器的软件界面进行触发，可以根据用户的需求设定不同的触发条件。这种模式提供了更高的灵活性，但需要用户对仪器软件有一定的了解。

　　不同触发模式的适用场景

　　选择合适的触发模式取决于具体的测试需求。以下是一些常见场景和对应的推荐触发模式：

　　快速频谱扫描：自由运行模式适合快速浏览频谱，了解信号的整体情况。

　　测量脉冲信号参数：内部触发或外部触发模式，根据脉冲信号的特性选择合适的触发条件，例如脉冲幅度或上升沿。

　　多仪器同步测量：外部触发模式，保证所有仪器同步采集数据，提高测量精度。

　　电视信号或视频信号分析：视频触发模式，能够精确捕获视频信号中的特定事件。

　　精确测量特定事件：边缘触发或脉冲触发模式，可以精确捕捉感兴趣的信号事件。

　　复杂测试场景，需要自定义触发条件：软件触发模式，提供更高的灵活性，但需要一定的编程技能。

　　优化触发设置的关键参数

　　除了选择合适的触发模式之外，还需要对触发参数进行合理的设置，才能获得**的测量结果。关键参数包括：

　　触发电平(Trigger Level):设定触发发生的信号电平。过高会导致触发丢失，过低会导致触发过多。需要根据信号特性进行调整。

　　触发斜率(Trigger Slope):设定触发基于上升沿还是下降沿。需要根据信号特性选择合适的斜率。

　　触发延迟(Trigger Delay):设定触发发生后延迟一段时间才开始采集数据。这可以用来避免触发前的干扰信号被采集。

　　触发保持(Trigger Holdoff):设定触发发生后，禁止再次触发的时间间隔。这可以避免多次触发导致数据冗余。

　　触发窗口(Trigger Window):设定触发窗口的宽度，这可以控制触发灵敏度。

　　合理选择是德频谱分析仪的触发模式是获得精准测量结果和高效测试流程的关键。使用者需要根据具体的测试需求，选择合适的触发模式并优化相关参数，例如触发电平、触发斜率、触发延迟等。只有充分理解不同触发模式的特点和适用场景，才能最大限度地发挥频谱分析仪的性能，提高测试效率，并获得可靠、准确的测量数据，从而在射频和微波测量领域取得更好的成果。熟练掌握触发模式的选择和优化，是成为一名合格的射频工程师的重要技能之一，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
