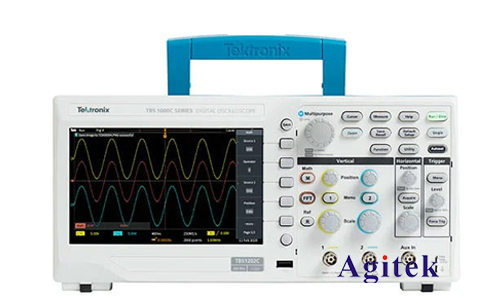

泰克示波器以其卓越的性能和丰富的功能而闻名，其强大的时基系统是其核心竞争力之一。准确地设置和理解时基模式对于有效地使用示波器进行信号分析至关重要。本文将深入探讨泰克示波器时基模式的各种类型、参数设置以及调节方法，并结合实际应用场景进行说明。

　　泰克示波器的时基系统负责控制水平扫描速度，即波形在屏幕上的水平方向的显示速度。时基模式的选择直接影响着波形的显示范围、细节以及观察效果。不同的模式适用于不同的测量需求，例如观察快速变化的信号，或者需要观察信号的长时间行为。

　　泰克示波器主要时基模式

　　泰克示波器提供了多种时基模式，常见的有：

　　自动模式(AUTO):这是最常用的模式。示波器会自动选择合适的扫描速度，以使波形在屏幕上占据适当的比例，并清晰地显示主要细节。该模式非常适合于快速查看信号的基本特征，无需手动调整参数。然而，在需要精确控制扫描速度或观察特定细节时，自动模式可能无法满足需求。

　　手动模式(MANUAL):在手动模式下，用户可以手动设置水平扫描速度（时间/格），精确控制波形的水平显示范围。这种模式赋予用户最大的灵活性，可以精确地观察波形的特定部分，或者放大感兴趣的信号细节。手动调整时，需要根据信号频率和所需观察精度选择合适的扫描速度。例如，观察高频信号时需要选择更快的扫描速度，而观察低频信号或长时间的信号变化则需要选择更慢的扫描速度。

　　延迟扫描模式(DELAYED SWEEP):延迟扫描模式允许用户在波形的特定部分进行放大观察。用户可以设置一个延迟时间，从触发事件开始，延迟一段时间后开始扫描。这对于观察特定事件之后或之前的信号细节非常有用，例如观察脉冲信号的上升沿或下降沿，或者观察信号在特定时间段内的变化。这种模式通常配合触发功能使用，实现精确的信号细节捕捉。

　　滚屏模式(ROLL):滚屏模式允许连续地显示信号，波形会持续地从屏幕右侧滚动到左侧。该模式适用于观察长时间的信号变化，例如观察信号的漂移或缓慢变化的趋势。在滚屏模式下，通常不需要触发功能。

　　单次扫描模式(SINGLE):在单次扫描模式下，示波器仅触发一次并显示一个波形。这对于观察一次性事件或需要精确测量单次波形的参数非常有用。观察完波形后，需要重新触发才能再次显示波形。

　　时基参数设置及调节方法

　　除了选择不同的模式外，用户还需要调整一些关键参数来优化波形的显示：

　　水平扫描速度(Time/Div):这是最重要的参数，表示水平方向上每格代表的时间长度。单位通常为秒/格(s/div)，毫秒/格(ms/div)，微秒/格(µs/div)，纳秒/格(ns/div)等。调整该参数可以放大或缩小波形在水平方向上的显示范围。

　　水平位置(Horizontal Position):该参数控制波形在屏幕上的水平位置，允许用户左右移动波形以观察不同的部分。

　　延迟时间(Delay Time):在延迟扫描模式下，需要设置延迟时间，确定从触发事件开始到扫描开始的时间间隔。

　　触发电平(Trigger Level):触发电平决定了示波器触发扫描的信号电平。正确的触发电平设置对于在延迟扫描模式下精确地观察信号的特定部分至关重要。

　　这些参数通常可以通过示波器面板上的旋钮、按键或触摸屏进行调节。具体的调节方法取决于示波器的型号和界面设计，用户应参考示波器的用户手册进行操作。

　　实际应用举例

　　假设需要观察一个具有快速上升沿的脉冲信号。首先，可以采用自动模式快速查看信号的整体形状。然后，切换到手动模式，并调整时间/格参数，以放大上升沿区域。最后，可以考虑使用延迟扫描模式，设置合适的延迟时间和触发电平，精确地观察上升沿的细节，例如上升时间。

　　如果需要观察一个缓慢变化的直流信号，则可以选择滚屏模式，连续地显示信号的变化情况。

　　泰克示波器的时基系统功能强大且灵活，其多种模式和参数设置可以满足各种信号分析的需求。熟练掌握这些模式和参数的调节方法，对于提高测量精度和效率至关重要。用户需要仔细阅读示波器的用户手册，并结合实际应用场景，选择合适的时基模式和参数，才能充分发挥泰克示波器的强大功能，如果您有更多疑问或需求可以关注西安安泰测试AG哦！非常荣幸为您排忧解难。
