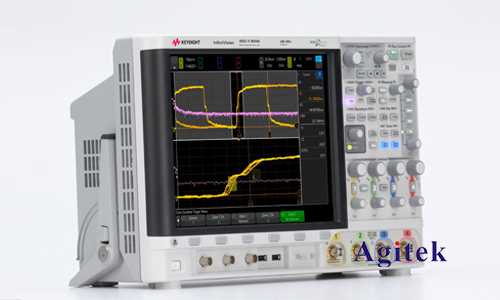

安捷伦示波器以其高精度、宽带宽和丰富的功能，成为电力系统、电机驱动以及其他需要精确测量三相电压的领域中不可或缺的测试工具。本文将详细探讨利用安捷伦示波器测试三相电压的方法，分析其精度影响因素，并结合实际应用场景进行深入阐述。

　　测试方法与连接

　　测试三相电压时，首先需要选择合适的安捷伦示波器型号，其带宽和采样率应满足被测信号的频率和精度要求。一般而言，对于电力系统中常见的工频(50Hz/60Hz)三相电压测量，带宽500MHz以上的示波器即可满足需求，但若涉及谐波分析或快速瞬态过程的测量，则需要更高带宽的示波器。

　　连接方面，需使用合适的探头，例如高压探头，确保安全且准确地测量高电压信号。探头阻抗匹配对于测量精度至关重要，不匹配会造成信号反射和衰减，影响测量结果。连接方式通常采用差分探头进行测量，以消除公共模式干扰，提高测量精度。对于高压应用，需要采取适当的安全措施，例如使用绝缘防护装置和接地，确保人身安全。

　　具体连接步骤如下：

　　1.安全检查:确认电源已切断或采取必要的安全措施，确保测试过程安全。

　　2.探头连接:使用合适的差分探头，将探头的“+”端连接到相电压的正极，“-”端连接到相电压的负极（或中性点）。对于三相三线制系统，需要分别测量三相电压对中性点的电压；对于三相四线制系统，则分别测量三相电压对中性点的电压和三相电压之间的线电压。

　　3.示波器设置:选择合适的垂直刻度、时间刻度和触发方式。垂直刻度应根据被测电压的幅值进行调整，以保证波形显示清晰；时间刻度应足够长，以便观察完整的波形；触发方式应根据实际情况选择，例如边沿触发或电平触发。

　　4.数据采集与分析:采集足够的波形数据，并利用示波器的测量功能，如电压测量、频率测量、谐波分析等，提取所需参数。

　　精度影响因素

　　安捷伦示波器测试三相电压的精度受多种因素影响，主要包括：

　　1.探头精度:探头的频响特性、输入阻抗、衰减系数等都会影响测量精度。使用高精度、匹配良好的探头是保证测量精度的关键。

　　2.示波器自身的精度:示波器的垂直精度、时间精度、采样率等都会影响测量结果。选择具有较高精度和采样率的示波器能够提高测量精度。

　　3.环境因素:温度、湿度、电磁干扰等环境因素也会影响测量精度。需要在稳定的环境下进行测量，并采取必要的抗干扰措施。

　　4.连接线的影响:连接线的长度、质量以及连接方式都会影响信号传输的完整性，从而影响测量精度。应使用质量好的短连接线，并保证良好的连接。

　　5.被测信号的特性:被测信号的谐波含量、噪声水平等都会影响测量精度。对于含有大量谐波或噪声的信号，需要采取相应的滤波或去噪措施。

　　应用场景与案例分析

　　安捷伦示波器在三相电压测量方面有着广泛的应用，例如：

　　1.电力系统测试:用于检测电力系统的电压质量，包括电压幅值、频率、谐波含量、电压不平衡度等，判断电力系统运行是否稳定。

　　2.电机驱动控制:用于监测电机驱动系统的电压波形，分析电机驱动系统的性能，例如效率、响应速度等。

　　3.新能源发电:用于监测光伏逆变器、风力发电机等新能源发电设备的输出电压，保证其稳定运行。

　　4.电力电子设备测试:用于测试电力电子设备的输入输出电压，评估其性能指标。

　　例如，在电力系统测试中，利用安捷伦示波器可以精确测量三相电压的幅值、相位、频率和谐波含量，从而判断电力系统是否发生故障，以及故障的类型和程度。通过对谐波成分的分析，可以优化电力系统的运行方式，降低谐波污染。在电机驱动控制中，可以利用示波器观察电机电压波形，分析电压是否平衡，是否存在过电压或欠电压等异常情况。

　　安捷伦示波器凭借其高精度、多功能性和可靠性，已成为三相电压测试的首选仪器。选择合适的示波器型号、探头和连接方式，并充分考虑精度影响因素，可以确保三相电压测量的准确性和可靠性。熟练掌握安捷伦示波器的使用方法，并结合具体的应用场景，可以充分发挥其强大的功能，为电力系统、电机驱动等领域的测试和研发提供有力支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
