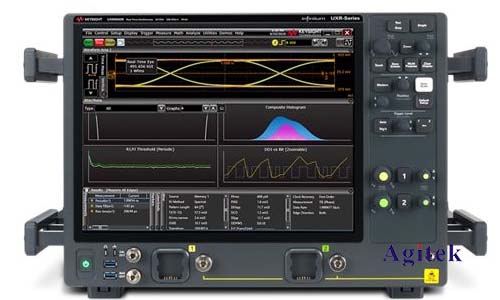

安捷伦示波器以其高精度和稳定性闻名于世，广泛应用于科研、工业和教育等领域。然而，许多用户在使用过程中常常会遇到一个问题：如何调节示波器的分辨率？本文将深入解析安捷伦示波器的分辨率调节方法，涵盖硬件设置和软件操作两个方面。

　　一、安捷伦示波器分辨率的含义及其影响因素

　　在谈论分辨率调节之前，我们首先需要明确安捷伦示波器分辨率的含义。示波器的分辨率，指的是其能够区分的最小电压变化量，通常以垂直方向的位数（bit）来表示。例如，一个8位分辨率的示波器可以区分2⁸ = 256个不同的电压级别。分辨率越高，示波器所能显示的信号细节就越丰富，测量精度也就越高。反之，分辨率过低则会造成信号细节丢失，影响测量结果的准确性。

　　影响安捷伦示波器分辨率的因素主要包括以下几个方面：

　　垂直刻度（Vertical Scale）：垂直刻度设置直接影响到每个刻度代表的电压值。刻度范围越大，每个刻度代表的电压值越大，分辨率就越低；反之，刻度范围越小，分辨率越高。

　　采样率（Sampling Rate）：采样率越高，在单位时间内采集到的数据点越多，从而能够更精细地捕捉信号的变化，提高有效分辨率。

　　垂直分辨率（Vertical Resolution）：这指的是模拟-数字转换器(ADC)的位数，直接决定了示波器能够区分的电压级别数量。这是硬件决定的，一般无法直接调整。

　　触发设置（Trigger Setting）：不合适的触发设置可能会导致信号捕捉不完整，从而降低有效分辨率。

　　探头设置(Probe Setting):探头衰减系数会影响示波器看到的实际电压，需要根据探头设置进行相应的调整以保证测量精度。

　　二、安捷伦示波器分辨率调节的具体操作步骤

　　安捷伦示波器的分辨率调节主要通过软件界面进行操作，具体步骤因型号而异，但基本原理相似。以下步骤以部分常用型号为例，提供一个通用的指导：

　　1.调整垂直刻度：这是最常用的分辨率调节方法。在示波器的屏幕上，通常会有一个垂直刻度调节旋钮或菜单选项。通过减小垂直刻度范围，可以提高垂直方向的分辨率。例如，将垂直刻度从1V/div调整到100mV/div，就能显著提高分辨率。

　　2.优化触发设置：确保信号被正确触发，避免信号丢失或畸变。这需要根据被测信号的特性调整触发电平、触发模式和触发源等参数。正确的触发设置能保证捕捉到信号的完整波形，从而提高有效分辨率。

　　3.选择合适的采样率：对于快速变化的信号，需要选择更高的采样率以获得更精细的波形显示。安捷伦示波器通常提供多种采样率选项，用户可以根据实际需要进行选择。需要注意的是，更高的采样率通常意味着更高的内存占用和更快的存储空间消耗。

　　4.正确设置探头:准确设置探头的衰减系数至关重要。确保探头系数与示波器设置一致，避免因探头衰减导致的测量误差，从而影响最终的分辨率。

　　三、不同安捷伦示波器型号的差异

　　虽然上述步骤适用于大多数安捷伦示波器，但不同型号的具体操作界面和功能可能存在差异。例如，一些高端型号可能提供更高级的分辨率增强技术，例如平均化、数字滤波等，可以进一步提高有效分辨率。建议用户查阅相应型号的说明书，了解其具体的参数设置和操作方法。

　　安捷伦示波器的分辨率调节是一个多方面的过程，涉及到硬件和软件的多种设置。通过合理地调整垂直刻度、优化触发设置、选择合适的采样率以及正确设置探头，用户可以有效地提高示波器的分辨率，从而获得更精确的测量结果。熟练掌握这些技巧对于充分发挥安捷伦示波器的性能至关重要。记住，选择合适的设置取决于被测信号的特性以及测量目标的精度要求，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
