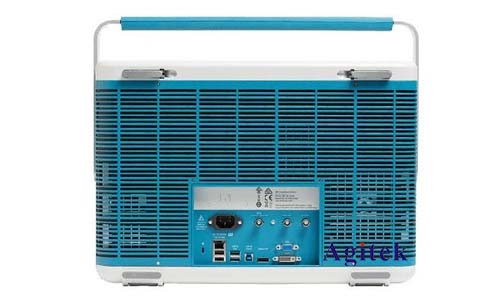

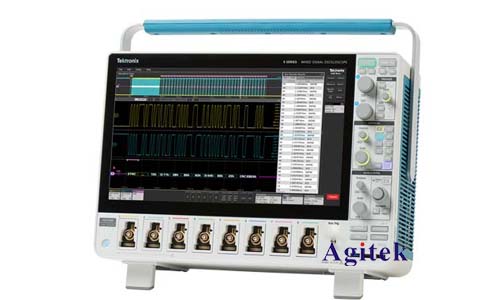

泰克MSO56B是一款混合信号示波器，具有强大的信号分析能力，能够精准地捕捉和分析各种类型的信号，其中包括方波信号。准确观测和分析方波信号对于电子电路的设计、调试和故障诊断至关重要。下面将详细介绍如何利用泰克MSO56B示波器有效观测方波信号，并对关键参数进行测量和分析。

　　一、仪器设置与连接:

　　首先，确保泰克MSO56B示波器已正确连接电源并处于开启状态。选择合适的探头连接到被测电路的方波信号输出点。探头的选择取决于信号的频率和幅度，高频信号需要使用带宽更高的探头。连接探头后，调整探头补偿旋钮，以确保探头和示波器的匹配，避免信号失真。

　　在示波器界面上，选择合适的垂直比例（VOLTS/DIV）和水平比例（TIME/DIV）来显示方波信号的完整波形。垂直比例决定每个格子的电压值，水平比例决定每个格子的时间值。根据信号的频率和幅度，调整这两个参数，使波形清晰可见且占据屏幕的大部分区域。

　　二、方波信号参数测量:

　　泰克MSO56B示波器提供了多种测量工具，可以精确地测量方波信号的关键参数，包括：

　　频率(Frequency):通过示波器的自动测量功能或手动测量两个相邻波峰或波谷之间的时间间隔（周期），然后计算频率(频率=1/周期)。示波器通常提供多种测量方法，例如FFT分析，可以更精确地确定信号的频率成分。

　　幅度(Amplitude):测量方波信号的峰峰值(Peak-to-Peak)、峰值(Peak)或均方根值(RMS)。示波器可以直接读取这些数值。需要注意的是，测量幅度时需要考虑探头的衰减系数。

　　占空比(Duty Cycle):占空比是指高电平持续时间占整个周期的百分比。示波器可以通过测量高电平时间和周期来计算占空比。精确的占空比测量对于脉冲电路和数字电路的分析至关重要。

　　上升时间(Rise Time)和下降时间(Fall Time):分别指信号从10%到90%和从90%到10%的电压变化所需要的时间。这两个参数反映了信号的转换速度，对于高速电路的设计和分析至关重要。

　　抖动(Jitter):抖动是指信号边缘的不稳定性，通常表现为信号上升沿或下降沿的随机波动。泰克MSO56B示波器提供了专业的抖动分析功能，可以测量抖动的大小和类型，帮助用户识别和解决电路中的抖动问题。

　　三、常见问题和干扰排查:

　　在使用示波器观测方波信号的过程中，可能会遇到一些常见问题，例如：

　　信号失真:信号失真可能是由探头不匹配、带宽不足、噪声干扰等原因造成的。需要仔细检查探头连接，选择合适的带宽，并采取必要的抗干扰措施。

　　噪声干扰:环境噪声或电路本身的噪声可能会影响方波信号的观测。可以通过使用屏蔽线、滤波器等方法来减少噪声干扰。

　　地线问题:地线不良会导致信号出现毛刺或漂移。应确保被测电路和示波器的地线良好连接。

　　四、高级分析技巧:

　　泰克MSO56B示波器还提供了许多高级分析功能，例如：

　　频谱分析:通过FFT分析可以观察方波信号的谐波成分，帮助用户识别和分析信号中的杂波。

　　眼图分析:对于数字信号，眼图分析可以评估信号的质量和抗干扰能力。

　　协议分析:对于特定的数字协议，示波器可以进行协议解码，方便用户分析和调试。

　　熟练掌握泰克MSO56B示波器的使用方法，能够高效地观测和分析方波信号，对于电子工程师和技术人员来说至关重要，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
