在电子电路中，二极管是最常用的半导体元件之一。它的主要功能是允许电流单向流动，这使得它在整流电路、保护电路等应用中广泛使用。为了深入了解二极管的性能，我们可以使用示波器来测量其特性，特别是它的正向导通和反向截止状态。下面将详细介绍如何使用是德（Keysight）DSOX4022A示波器来测量二极管的特性，并进行波形分析。

　　1.准备工作

　　在开始测量之前，首先需要准备好相关的设备：

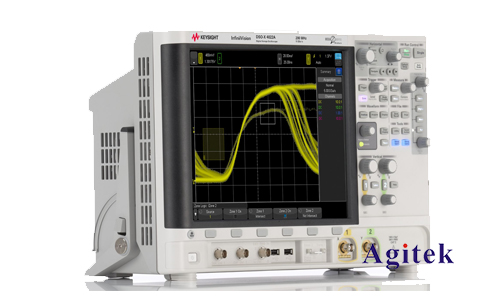

　　-是德DSOX4022A示波器：这是一款功能强大的示波器，具有200MHz带宽和高采样率，能够准确测量二极管的电气特性。

　　-探头选择：使用是德提供的标准电压探头（例如10073D探头），确保其带宽足够覆盖测量范围。

　　-被测二极管：可以是任何类型的二极管，如硅二极管、肖特基二极管、发光二极管（LED）等。

　　-信号源：使用可调直流电源或信号发生器，提供二极管所需的驱动电压。

　　2.连接示波器与电路

　　a.连接探头

　　将示波器的探头连接到待测电路上，探头的钩端夹在二极管的两端，确保接地线与电路的公共地相连。确保探头与示波器通道（如CH1）连接良好，以保证测量的精确性。

　　b.供电设置

　　如果你要测量二极管的正向特性，需要使用可调直流电源对二极管进行供电，从低电压开始逐渐升高电压，以观察其正向导通特性。如果测量的是二极管的反向特性，则需要在电源反接的情况下测量其反向截止状态。

　　3.示波器的基本设置

　　接下来，在是德DSOX4022A示波器上进行基本的配置，以便清晰显示二极管的特性曲线。

　　a.设置垂直刻度（电压范围）

　　二极管的正向导通电压通常在0.7V左右（对于硅二极管），而肖特基二极管则在0.2V-0.3V之间。因此，垂直刻度可以设置在1V或500mV每格，具体取决于您测量的二极管类型。

　　b.设置水平刻度（时间基准）

　　时间基准设置决定了波形显示的速率。在测量二极管特性时，由于我们关注的是电压随时间的变化，因此时间基准可以设置在适当的范围内，比如10ms或20ms每格，确保波形足够清晰。

　　c.设置触发模式

　　在测量二极管特性时，建议使用边沿触发模式，选择上升沿作为触发条件。这可以确保每次测量开始时，示波器都从同一电压水平捕捉波形。

　　4.测量二极管正向导通特性

　　当一切连接和设置完成后，接下来是测量二极管的正向导通特性。

　　a.正向偏置电压测量

　　通过逐步升高直流电源的输出电压，观察示波器上的波形变化。在低电压时，二极管不会导通，显示为一个接近零的电流（对于电流-电压测量，需使用电流探头）。当电压升高到二极管的正向导通电压（例如硅二极管约为0.7V）时，波形会出现明显的电压下降，表示二极管开始导通。

　　b.获取二极管的正向特性曲线

　　示波器会实时显示电压波形，您可以通过观测波形的形态，得到二极管的正向导通曲线。使用自动测量功能，可以获取二极管的正向导通电压，方便后续分析。

　　5.测量二极管的反向特性

　　接下来，我们可以通过反接二极管的电压源，测量其反向特性。

　　a.反向截止电压测量

　　通过反接电源，将负电压施加到二极管的阳极。此时，二极管处于反向截止状态，电流几乎为零。示波器上显示的电压波形应保持平稳，没有大的波动。这表明二极管处于反向阻断状态，不允许电流通过。

　　b.测量击穿电压（可选）

　　如果继续升高反向电压，二极管在某一电压下会发生反向击穿。此时，二极管会突然导通，示波器上的波形会显示出一个剧烈的电压下降。这一点在测量某些特殊二极管（如齐纳二极管）时尤为重要，因为齐纳二极管的反向击穿电压是其主要特性之一。

　　6.分析测量结果

　　通过上述正向和反向的测量过程，您可以清楚地观察到二极管的特性曲线。

　　a.使用自动测量功能

　　是德DSOX4022A示波器具备强大的自动测量功能，能够快速提供信号的关键参数，比如电压、时间间隔等。您可以通过菜单选择“Vmax”、“Vmin”等选项，获取二极管在不同状态下的工作电压。

　　b.保存波形

　　在测试完成后，您可以将波形数据保存到U盘中，以便后续分析或生成报告。示波器支持将数据导出为CSV或图片格式，方便在PC端进行进一步处理。

　　7.注意事项

　　在使用示波器测量二极管时，以下几点需要特别注意：

　　-探头衰减比设置：确保探头和示波器的衰减比设置匹配，避免测量误差。

　　-电源电压范围：在测量二极管时，务必注意不要施加过高的电压，尤其是反向测量时，避免击穿二极管。

　　-信号干扰：在高频信号下，二极管特性测量可能会受到电磁干扰影响，建议使用屏蔽措施或带宽限制功能。

　　通过本文的介绍，您应该已经掌握了如何使用是德DSOX4022A示波器测量二极管特性。从基本连接、示波器设置到正向和反向特性的测试，每个步骤都至关重要，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
