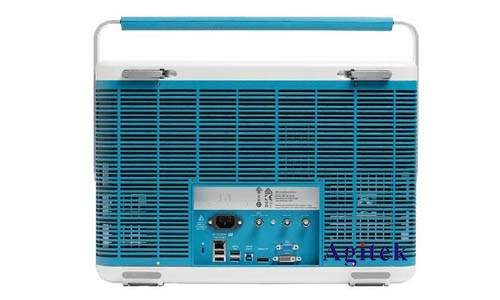

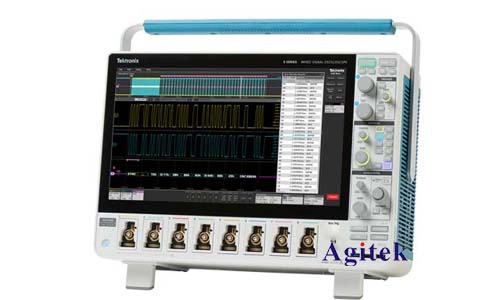

在现代通信和高速数据传输中，眼图（Eye Diagram）是一种非常重要的工具，用来评估数字信号的质量。通过观察信号的眼图，工程师可以直观地了解信号的抖动、噪声、以及码间干扰等问题。泰克MSO56B示波器是一款性能优异的混合信号示波器，非常适合进行眼图测量。那么，如何使用泰克MSO56B示波器来测量眼图呢？接下来，我将带你详细了解每一步操作。

　　1.准备工作

　　在开始测量眼图之前，首先需要确保你已经完成了以下准备工作：

　　-信号源准备：确保你有一个稳定的数字信号源，比如高速串行数据、通信链路等。这些信号源将作为被测量对象。

　　-探头选择：选择合适的探头，通常情况下，建议使用高速探头或者差分探头。泰克的TDP7700系列是不错的选择。

　　-接地良好：确保示波器和信号源之间接地良好，以减少外部噪声的干扰。

　　2.设置泰克MSO56B示波器

　　在连接好信号之后，我们就可以开始在泰克MSO56B示波器上进行设置了。具体的步骤如下：

　　a.连接探头

　　将选择好的探头连接到信号源上，并确保接地线也正确连接。接下来，将探头的另一端连接到示波器的通道输入上。

　　b.打开示波器

　　启动泰克MSO56B示波器，进入到主界面。在这个界面上，你可以看到所有通道的信号波形显示。对于眼图测量来说，通常我们会关注一个高速信号，所以选择适当的通道，确保信号显示稳定。

　　c.设置时间基准和采样率

　　为了获得清晰的眼图，时间基准（Time Base）和采样率（Sample Rate）的设置至关重要。首先，确保时间基准足够细，可以捕捉到多个数据位的切换情况。其次，采样率要足够高，以便能准确捕获信号中的细节。

　　d.激活眼图功能

　　泰克MSO56B示波器内置了眼图分析功能，用户可以直接在示波器上进行眼图测量。具体步骤如下：

　　1.选择“Analyze”选项：在示波器的主界面上，点击“Analyze”按钮，进入分析模式。

　　2.选择“眼图（Eye Diagram）”：在分析选项中，选择“Eye Diagram”功能，示波器将自动对输入信号进行眼图分析。

　　3.设置触发条件：为了确保眼图生成的稳定性，你需要设置合适的触发条件。通常情况下，可以选择数据边沿作为触发点。

　　4.调整眼图参数：根据实际需求，你可以进一步调整眼图的显示参数，比如眼图的水平和垂直比例，以及眼图窗口的大小等。

　　3.读取眼图

　　一旦眼图生成完成，你将会看到一个非常清晰的信号图像，其中眼图的“眼睛”部分反映了信号的质量。这里有几个关键点需要注意：

　　-眼睛开度（Eye Opening）：眼图的开度越大，说明信号的抖动和噪声越小，信号质量越好。如果眼睛闭合较多，说明信号中可能存在较大的抖动或噪声问题。

　　-过零点：过零点的稳定性是衡量信号质量的一个重要指标。如果过零点位置不稳定，可能表示信号中存在抖动问题。

　　-抖动（Jitter）：通过眼图，工程师可以直观地判断信号抖动的大小。如果眼图的开口处边界模糊，说明信号中的抖动较大。

　　4.进一步分析和优化

　　如果你发现眼图显示的信号质量不理想，可以进一步调整系统的参数，或者检查信号源的健康状况。在很多情况下，眼图的异常可能源于信号链路中的问题，比如过大的噪声、接地问题或者信号衰减等。

　　此外，泰克MSO56B还支持对眼图进行更深入的分析，包括抖动、码间干扰等定量指标的测量。这些功能对于信号完整性的深入分析非常有帮助。

　　5.保存和导出数据

　　在完成眼图测量后，您可以选择将测量结果保存下来，方便后续分析。在泰克MSO56B示波器上，您可以轻松将数据导出为图片或数据文件，进行进一步的处理或报告撰写。

　　通过以上步骤，我们可以在泰克MSO56B示波器上轻松测量和分析眼图。这不仅可以帮助工程师了解信号的质量，还能有效定位信号链路中的问题。掌握了这些技巧后，相信你在进行高速数字信号测试时会更加得心应手，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
