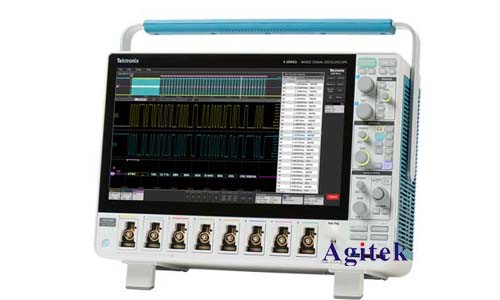

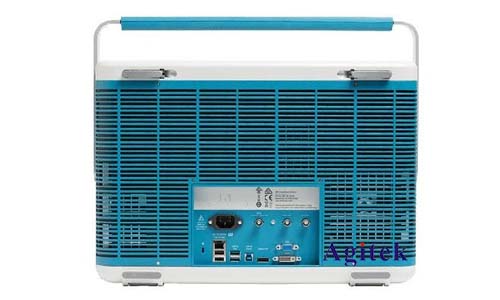

泰克MSO56B示波器是一款功能强大的混合信号示波器，其高采样率、高带宽以及丰富的测量功能使其能够胜任多种复杂的信号分析任务，其中也包括功率测量。然而，直接用示波器测量功率并非简单的电压或电流测量，需要结合一定的技巧和方法才能获得准确可靠的结果。本文将详细阐述如何利用泰克MSO56B示波器进行精确的功率测量，并针对不同类型的信号提供相应的解决方案。

　　一、功率测量的基本原理

　　功率是能量转换速率的度量，在电路中，功率通常由电压和电流决定。对于直流电路，功率计算简单直接：P=U*I。然而，对于交流电路，特别是包含谐波成分的信号，功率计算则更为复杂，需要考虑信号的有效值（RMS值）和功率因数。泰克MSO56B示波器可以通过多种方法测量这些参数，从而计算出功率。

　　二、使用泰克MSO56B示波器进行功率测量的几种方法

　　1.直接测量法（适用于简单正弦波信号）：对于简单的正弦波信号，可以利用示波器直接测量电压和电流的有效值（RMS值），然后根据公式P = U_RMS * I_RMS * cos(φ)计算功率。其中，φ为电压和电流之间的相位差，即功率因数。泰克MSO56B示波器具有自动测量RMS值和相位差的功能，简化了测量过程。需要注意的是，这种方法只适用于正弦波信号，对于复杂波形，结果会产生较大误差。

　　2.数学运算法（适用于复杂波形信号）：对于复杂波形信号，例如方波、脉冲波等，需要利用示波器采集电压和电流波形数据，然后通过示波器自带的数学运算功能或外部软件进行计算。具体方法是：先将电压和电流波形数字化，然后进行逐点相乘，再对乘积进行积分，最后除以积分时间即可得到平均功率。泰克MSO56B示波器提供了强大的数学运算功能，包括积分、平均等，可以方便地进行此类计算。

　　3.功率测量功能（适用于特定应用）：泰克MSO56B示波器自身可能具备一些专门的功率测量功能，例如平均功率、峰值功率等。这些功能通常会根据不同的应用场景进行优化，并提供更直观的测量结果。用户需要仔细阅读示波器的使用手册，了解这些功能的使用方法和适用范围。

　　4.利用功率探头（适用于高频或高压应用）：对于高频或高压应用，直接使用示波器的电压和电流探头进行测量可能会带来精度问题或安全风险。此时，可以使用专门的功率探头。功率探头能够直接测量功率，并具有更高的精度和更强的抗干扰能力。选择合适的功率探头至关重要，需要根据被测信号的频率和功率范围进行选择。

　　三、影响功率测量精度的因素

　　探头的精度和带宽：探头的精度和带宽直接影响测量结果的准确性。选择合适的探头至关重要，探头的带宽应该高于被测信号的最高频率。

　　示波器的采样率和垂直分辨率：更高的采样率和垂直分辨率能够更准确地捕捉信号细节，提高测量精度。

　　负载特性：负载的特性会影响功率测量结果，尤其是在非线性负载的情况下。需要选择合适的负载，并考虑负载的影响。

　　环境因素：环境噪声、温度等因素也会影响测量精度，需要采取相应的措施进行控制。

　　四、实际应用案例及注意事项

　　例如，测量一个LED灯的功率。首先，需要选择合适的电压和电流探头，并将探头正确连接到电路。然后，利用示波器采集电压和电流波形，选择合适的测量方法，例如数学运算法或示波器自带的功率测量功能，计算LED灯的平均功率。需要注意的是，LED灯的驱动电路通常是非线性的，因此需要考虑负载特性的影响，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
