矢网的校准原理其实很简单，就是通过已知的标准件来测量系统的误差，然后用这些误差去补偿实际测量。

　　今天我们将从原理上简单解释一下矢量网络分析仪的校准，帮助大家更好地理解它的意义。

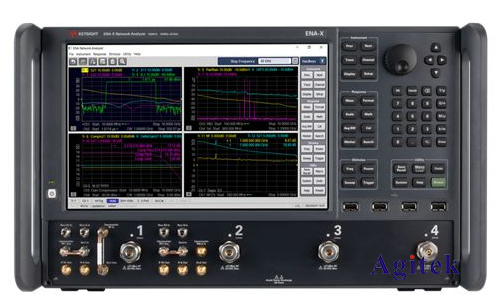

　　首先，我们简要介绍一下矢量网络分析仪。

　　VNA是一种测试射频和微波系统中网络参数的精密仪器，尤其是S参数。这些参数描述了网络中信号的反射和透射行为。例如，S11表示输入端口的反射系数，S21表示从输入到输出的透射系数。通过这些参数，我们可以分析设备在不同频率下的性能。

　　为什么要进行校准？

　　VNA虽然精确，但在测量过程中，系统中的不理想因素，如连接器损耗、馈线误差、反射波干扰等，都会引入测量误差。校准的目的是通过消除这些系统误差，确保测量结果与实际设备特性匹配。这不仅提高了测量的准确性，还能保证在不同测试条件下的结果一致性。

　　矢网的误差主要分为三类：

　　直通误差：包括连接器、传输线的损耗和不完美性。

　　反射误差：由于不匹配导致的反射波干扰。

　　漏泄误差：端口之间的信号泄漏造成的影响。

　　通过校准，我们可以将这些误差最小化，从而提高测量的精度。最常见的校准方法之一是SOLT校准，也就是开路、短路、负载和直通校准。这种校准方法通过四种标准件来补偿不同的误差。

　　SOLT校准原理

　　开路校准：用于补偿端口在开路情况下的反射误差。因为理论上开路时应没有反射信号，任何测到的信号都是误差。

　　短路校准：用于补偿端口在短路情况下的反射误差。短路时理论上应有最大的反射信号，任何偏差都是系统误差。

　　负载校准：用于补偿端口在匹配负载下的误差，通常使用50欧姆的标准负载，理想情况下应没有反射。

　　直通校准：用于补偿两个端口之间的传输误差，校准直通路径上的损耗和相位偏移。

　　除了SOLT，还有其他校准方法，例如TRL校准和ECal校准。不同方法适用于不同的测量场景：

　　TRL（传输、反射、负载）校准：适合高频段测量，尤其在微波频率下效果更好。

　　ECal校准：使用电子校准模块，操作更简便，适合频繁校准的场合。

　　校准不仅让测量结果更加准确，还能确保你在不同设备和环境下的测量具有一致性和可重复性。这对于精确分析射频和微波系统的性能至关重要。

　　总结来说，VNA校准是通过已知标准件来测量并补偿系统误差，确保测量结果的准确性。

　　无论你是新手还是有经验的工程师，理解校准的原理和方法都是确保测量精度的关键。
