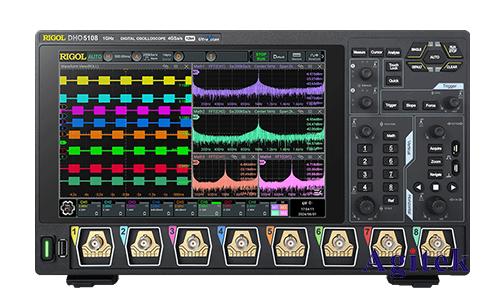

随着电子技术的飞速发展，高频信号在现代电子系统中扮演着越来越重要的角色。准确测量高频信号对于电路设计、调试和故障诊断至关重要。普源DHO5108示波器凭借其良好的性能指标，例如较高的带宽和采样率，成为测量高频信号的理想工具。然而，要有效地利用DHO5108进行高频信号测量，需要掌握一些关键技术和技巧。

　　一、探头选择的重要性:

　　选择合适的探头是准确测量高频信号的关键步骤。高频信号的传输特性对探头的阻抗、带宽和寄生参数非常敏感。错误的探头选择会导致信号衰减、失真甚至测量结果完全错误。

　　被动探头:普源DHO5108通常搭配被动探头使用，其衰减比常见为10:1或1:1。选择合适的衰减比可以根据信号幅度进行调整，避免信号过载。高频测量需要选择带宽高于被测信号最高频率的被动探头，并注意探头的寄生电容和电感对测量结果的影响。

　　主动探头:对于更高的频率或更低的信号幅度，主动探头是更好的选择。主动探头具有更高的带宽和更低的寄生参数，可以更好地保持信号的完整性。选择主动探头时，应仔细检查其带宽、输入阻抗和最大输入电压等参数，确保与被测信号和示波器匹配。

　　二、带宽限制的影响:

　　示波器的带宽直接限制了其能够准确测量的最高频率。如果被测信号的频率超过示波器的带宽，则测量结果将出现严重的衰减和失真，甚至无法观察到信号的真实波形。DHO5108的带宽在参数说明书中有所标注，用户应根据实际情况选择合适的型号。

　　三、采样率的影响:

　　采样率是指示波器每秒钟采集的样本数量。较高的采样率能够更精确地捕捉到高速变化的信号细节。根据奈奎斯特采样定理，采样率至少应为被测信号最高频率的两倍才能避免信号混叠。因此，在测量高频信号时，需要选择具有足够高采样率的示波器，DHO5108的采样率参数需要仔细参考，并根据实际应用进行选择。

　　四、噪声抑制技术:

　　高频信号测量容易受到各种噪声干扰，例如电源噪声、电磁干扰等。有效抑制噪声对提高测量精度至关重要。以下是一些常用的噪声抑制技术：

　　良好的接地:保证示波器和被测电路良好的接地连接，可以有效减少地环路噪声。

　　屏蔽线材:使用屏蔽线材连接探头和被测电路，可以有效减少电磁干扰。

　　示波器的噪声滤波功能:DHO5108通常具有多种噪声滤波功能，例如平均滤波、低通滤波等，可以有效降低噪声的影响。

　　巧妙的测量布线:合理的布线可以减少信号线间的干扰，并尽量远离噪声源。

　　五、信号完整性测试:

　　在高速数字电路设计中，信号完整性测试至关重要。DHO5108可以用来测量各种信号完整性参数，例如上升时间、下降时间、过冲、下冲等。准确测量这些参数有助于优化电路设计，提高系统性能和可靠性。这需要对示波器的测量功能有深入的了解，并结合相应的测试方法。

　　六、实际应用案例分析:

　　例如，在测量高速串行总线（例如PCIe）的信号时，需要选择带宽足够高、采样率足够快的探头和示波器，并采取有效的噪声抑制措施。通过示波器提供的各种测量功能，可以精确测量信号的抖动、眼图等关键参数，评估信号完整性。

　　利用普源DHO5108示波器进行高频信号测量需要综合考虑探头选择、带宽限制、采样率、噪声抑制等因素，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
