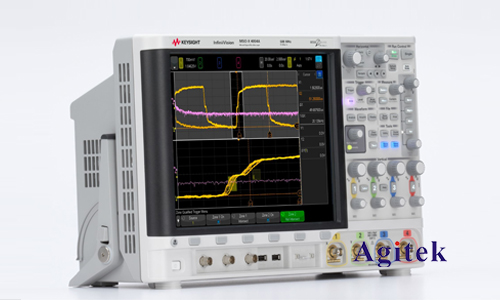

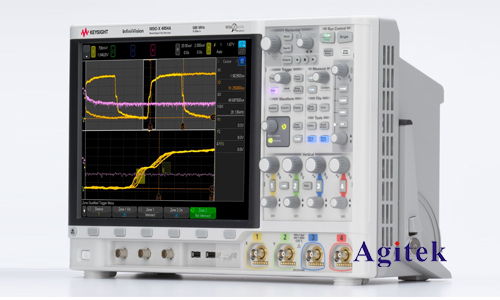

是德科技（Keysight）MSOX4024A示波器凭借其出色的性能和丰富的功能，成为众多工程师和科研人员的首选。然而，要充分发挥其潜力，熟练掌握波形调节技巧至关重要。本文将详细阐述MSOX4024A示波器的波形调节方法，涵盖各个关键参数的设置和调整，并结合实际应用场景进行分析，帮助用户高效地进行信号分析和测量。

　　一、垂直调节：精准捕捉信号细节

　　垂直调节主要控制波形在屏幕上的垂直缩放比例和位置。MSOX4024A提供了多种方式进行垂直调节：

　　垂直刻度(Vertical Scale):通过旋钮或按键调整垂直刻度（Volt/div），改变每个垂直格代表的电压值。较大的刻度适用于观察大振幅信号，而较小的刻度则用于观察微小细节。精确的刻度设置对于准确测量信号幅度至关重要。用户应根据信号特性选择合适的刻度，确保波形清晰地显示在屏幕上，又不至于过于放大或缩小。

　　垂直位置(Vertical Position):通过旋钮或按键调整波形在屏幕上的垂直位置。这有助于将波形移至屏幕中心，方便观察和测量。在多通道测量时，合理的垂直位置设置可以避免波形重叠，提高观测效率。尤其在观察低电平信号时，调整垂直位置可以将其从噪声中分离出来，方便观察其细节。

　　耦合方式(Coupling):MSOX4024A提供了多种耦合方式，包括直流耦合(DC)、交流耦合(AC)和接地(GND)。直流耦合显示信号的直流分量和交流分量，交流耦合则滤除直流分量，仅显示交流分量。接地模式则将输入信号接地，用于校准和观察基线。选择合适的耦合方式取决于被测信号的特性。例如，观察直流偏置的信号需要使用直流耦合；观察包含大量低频噪声的交流信号，则交流耦合可以有效地滤除直流漂移。

　　二、水平调节：精确控制时间尺度

　　水平调节主要控制波形在屏幕上的水平缩放比例和位置，决定了显示的时间跨度和时间精度。

　　时间刻度(Time Scale):通过旋钮或按键调整时间刻度（sec/div），改变每个水平格代表的时间长度。较大的时间刻度适用于观察低频信号的整体形态，而较小的时间刻度则用于观察高频信号的细节。正确设置时间刻度是观察信号时间特征的关键。

　　水平位置(Horizontal Position):通过旋钮或按键调整波形在屏幕上的水平位置，方便观察波形的特定部分。这在观察信号的特定细节或触发事件后延时部分时尤为重要。

　　触发方式(Triggering):触发功能决定了波形显示的起始点。MSOX4024A提供了多种触发模式，包括边沿触发、脉冲宽度触发、视频触发等。选择合适的触发模式以及精确设置触发电平、触发源等参数，能够稳定地捕捉到感兴趣的信号部分。触发设置的合理性直接影响波形的稳定性和可重复性。

　　三、通道设置：灵活处理多路信号

　　MSOX4042A支持多通道测量，用户可以根据需要选择不同的通道进行观测和分析。每个通道都可以独立进行垂直和水平调节，并设置不同的探头参数。

　　探头补偿:精确的探头补偿对于保证测量的准确性至关重要。MSOX4024A支持自动探头补偿功能，用户可以通过简单的操作完成探头补偿，确保测量结果的可靠性。

　　通道选择:用户可以根据需要选择不同的通道进行观测和分析，并灵活调整每个通道的显示参数。

　　数学运算:MSOX4024A支持多种数学运算功能，例如加法、减法、乘法、除法、傅里叶变换等，用户可以利用这些功能对信号进行更深入的分析。

　　四、高级功能：拓展信号分析能力

　　MSOX4024A还提供了一些高级功能，例如自动测量、FFT分析、协议分析等，进一步增强了其信号分析能力。熟练运用这些功能可以极大提高工作效率和分析精度。例如，自动测量功能可以自动测量信号的幅度、频率、周期等参数；FFT分析功能可以将时域信号转换为频域信号，便于分析信号的频率成分；协议分析功能则可以对特定协议的信号进行解码和分析。

　　五、实际应用案例：波形调节在不同场景下的应用

　　在数字电路调试中，需要通过调整垂直刻度和时间刻度，观察数字信号的上升沿和下降沿，并判断其是否满足设计要求。在模拟电路调试中，需要通过调整耦合方式和触发方式，观察模拟信号的直流分量和交流分量，并分析其频率特性。在高速信号测试中，需要使用高带宽探头并进行精确的探头补偿，才能准确测量高速信号的参数，
