在电子设计和测试领域，纹波测量是至关重要的环节之一。纹波是指叠加在直流信号上的交流信号，它会影响电路的性能和稳定性。因此，精确测量纹波并进行分析，对于评估电路的质量和可靠性至关重要。

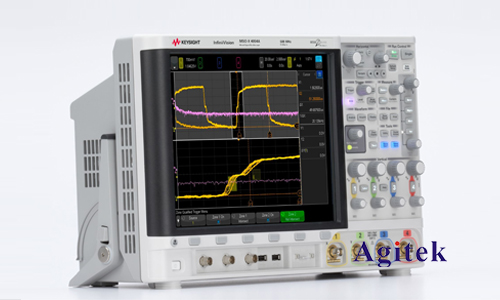

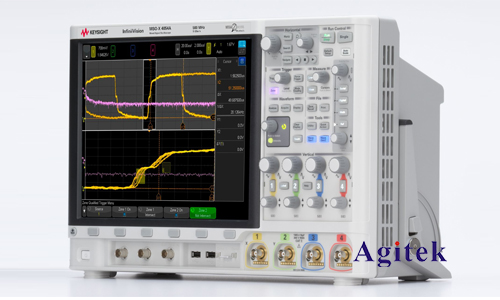

　　是德科技MSO4154A示波器作为一款功能强大的测试仪器，具备强大的纹波测量功能。它不仅能够捕获和显示纹波信号，还可以进行精确的测量和分析。以下将以MSO4154A示波器为例，详细介绍纹波测量的原理、方法以及数据分析技巧。

　　一、纹波测量原理

　　纹波测量主要基于对叠加在直流信号上的交流信号进行分析。通常情况下，纹波信号的频率远高于直流信号的频率。因此，可以使用示波器来观察和测量纹波信号的幅值、频率和波形等参数。

　　二、MSO4154A示波器设置

　　在进行纹波测量之前，需要对MSO4154A示波器进行适当的设置。主要设置参数包括：

　　探头选择：选择合适的探头，以确保能够准确地测量纹波信号。

　　时间基准：根据纹波信号的频率，设置合适的时间基准，以清晰地观察纹波信号。

　　垂直刻度：设置合适的垂直刻度，以观察和测量纹波信号的幅值。

　　触发模式：选择合适的触发模式，以捕获稳定的纹波信号。

　　测量模式：选择合适的测量模式，例如“RMS”或“峰峰值”，以获取所需的纹波测量结果。

　　三、纹波测量步骤

　　使用MSO4154A示波器进行纹波测量，具体步骤如下：

　　1.连接探头：将示波器的探头连接到需要测量的信号点。

　　2.设置示波器参数：根据纹波信号的频率和幅值，设置示波器的时间基准、垂直刻度等参数。

　　3.触发信号：选择合适的触发模式，并进行触发。

　　4.观察波形：观察示波器屏幕上的信号波形，确保能够清晰地观察到纹波信号。

　　5.测量纹波：使用示波器的测量功能，测量纹波信号的幅值、频率和波形等参数。

　　四、常见问题及解决方法

　　在纹波测量过程中，可能会遇到一些问题，例如：

　　纹波信号过小：可以通过增加示波器的垂直刻度来解决。

　　纹波信号频率过高：可以通过减少示波器的时间基准来解决。

　　信号不稳定：可以通过调整触发模式或更换探头来解决。

　　五、数据分析方法

　　获得纹波测量结果后，需要对其进行分析，以评估电路的性能和可靠性。常见的分析方法包括：

　　计算纹波电压：通过示波器测量得到的纹波信号幅值，计算纹波电压。

　　分析纹波频率：通过观察示波器上的纹波信号，分析其频率。

　　绘制纹波波形：通过示波器上的波形图像，绘制纹波波形。

　　分析纹波的影响：通过对纹波电压和频率进行分析，评估纹波对电路性能的影响。

　　利用是德科技MSO4154A示波器进行纹波测量，可以获得精确的纹波测量结果，并通过数据分析，对电路的性能和可靠性进行评估。掌握正确的测量方法和数据分析技巧，对于提高电路设计和测试的效率和精度至关重要，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
