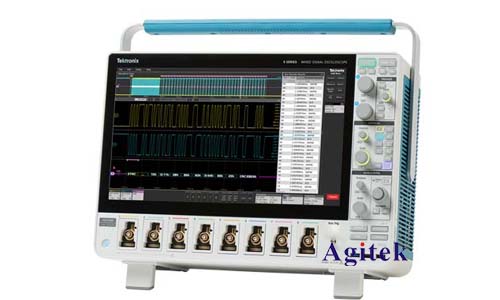

泰克MSO56B示波器作为一款功能强大且用途广泛的仪器，其稳定可靠的波形显示是进行精确测量的关键。然而，在实际应用中，波形稳定并非易事，各种因素都会影响波形的清晰度和准确性。下文将深入分析泰克MSO56B示波器如何使波形稳定，并提升测量精度和效率，帮助用户获得更准确、可靠的测试结果。

　　一、触发：捕捉瞬态信号的关键

　　触发是实现波形稳定的核心，它允许示波器选择特定事件的信号片段进行显示。选择合适的触发方式和触发条件能够有效地捕捉到瞬态信号，消除随机噪声干扰，从而获得稳定的波形。

　　触发类型：泰克MSO56B提供了丰富的触发类型，包括边沿触发、脉冲宽度触发、斜率触发、视频触发等。根据具体测试目标选择合适的触发类型，例如：

　　对于周期性信号，边沿触发能够捕捉到信号的重复周期。

　　对于脉冲信号，脉冲宽度触发能够捕捉到特定宽度的脉冲。

　　对于快速变化的信号，斜率触发能够捕捉到信号斜率变化的特定时刻。

　　对于视频信号，视频触发能够捕捉到特定帧或特定图像内容。

　　触发电平：触发电平是指触发信号的阈值，合理设置触发电平能够有效地减少噪声干扰。

　　触发电平设置过低容易受到噪声的影响，导致误触发。

　　触发电平设置过高可能无法捕捉到目标信号。

　　触发耦合方式：触发耦合方式是指触发信号的耦合方式，通常有AC耦合、DC耦合和高阻抗耦合三种。

　　AC耦合可以过滤掉直流成分，避免直流漂移带来的影响。

　　DC耦合能够捕捉到信号的直流成分。

　　高阻抗耦合适用于高频信号的测量，避免探头对信号的影响。

　　二、采样率：记录波形细节的保证

　　采样率是指示波器每秒钟采集的样本数量，它决定了波形细节的记录程度。更高的采样率能够捕捉到更快的信号变化，实现更高的测量精度。

　　奈奎斯特采样定理：为了准确地重建信号，采样率至少要达到信号频率的两倍。

　　实际应用：实际应用中，为了获得更高的精度，采样率往往要远高于奈奎斯特采样定理的要求。

　　三、带宽：展现信号频率特征的窗口

　　带宽是指示波器能够准确测量信号频率范围的指标，它决定了示波器能够展现信号的最高频率成分。

　　带宽与采样率关系：带宽和采样率相互影响，更高的采样率需要更高的带宽才能保证测量精度。

　　实际应用：选择带宽时，需要根据信号频率范围进行选择，确保带宽足够高，能够捕捉到信号的所有频率成分。

　　四、噪声：影响测量精度的隐患

　　噪声是测量中不可避免的干扰因素，它会影响波形的清晰度和准确性。

　　噪声来源：噪声来源多种多样，包括电源噪声、环境噪声、探头噪声等。

　　减少噪声措施：

　　使用低噪声探头。

　　避免将测试仪器放置在强电磁场环境。

　　使用屏蔽线缆。

　　使用地线连接。

　　五、耦合方式：屏蔽干扰信号的利器

　　耦合方式是指信号从探头到示波器输入端的连接方式，不同的耦合方式对信号的影响不同。

　　AC耦合：过滤掉信号中的直流成分，避免直流漂移带来的影响。

　　DC耦合：能够捕捉到信号的直流成分。

　　高阻抗耦合：适用于高频信号的测量，避免探头对信号的影响。

　　六、探头：精准测量不可或缺的工具

　　探头是连接被测信号和示波器的关键部件，它能够放大信号并传递到示波器。

　　探头类型：探头类型众多，包括被动探头、主动探头、差分探头等。

　　探头校准：探头需要定期校准，以保证测量精度。

　　探头使用技巧：

　　使用探头时，应尽量减少探头线缆的长度，避免信号衰减。

　　使用探头时，应避免探头线缆靠近高频信号线，避免干扰。

　　使用探头时，应注意探头的连接方式和接地方式，避免引入噪声。

　　通过以上技巧，用户能够有效地提升泰克MSO56B示波器波形稳定性，提高测量精度和效率，获得更准确、可靠的测试结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
