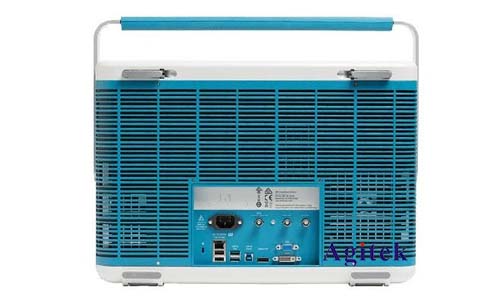

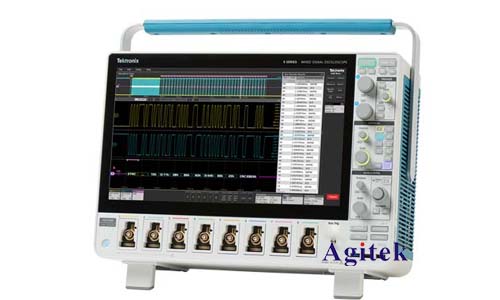

在现代电子设计中，金属氧化物半导体场效应晶体管(MOSFET)作为一种重要的半导体器件，广泛应用于各种电子系统中。为了保证电路设计和性能的可靠性，对MOS管进行测试分析是至关重要的。本文将详细介绍使用泰克MSO56B示波器测试MOS管波形的方法，并阐述如何从中提取关键参数。

　　1.测试准备

　　在进行测试前，需要准备以下材料：

　　泰克MSO56B示波器一台

　　MOS管待测器件

　　测试探头两根

　　直流电源

　　信号发生器

　　负载电阻

　　连接线

　　2.连接方法

　　将测试探头分别连接到MOS管的栅极(Gate)、源极(Source)和漏极(Drain)引脚。

　　将直流电源连接到MOS管的源极，并根据需要设定电压。

　　将信号发生器连接到MOS管的栅极，用于施加测试信号。

　　将负载电阻连接到MOS管的漏极，用于测量漏极电流。

　　3.测量步骤

　　测量阈值电压(Vth)：

　　将信号发生器输出一个直流电压，并逐渐增加电压。

　　观察示波器上的漏极电流波形，当电流开始明显增加时，对应的栅极电压即为阈值电压。

　　测量导通电阻(Ron)：

　　将信号发生器输出一个直流电压，并使栅极电压高于阈值电压。

　　测量漏极电流和漏极电压，计算导通电阻Ron=Vds/Id。

　　测量跨导(gm)：

　　将信号发生器输出一个小的交流信号，并叠加在直流栅极电压上。

　　观察示波器上的漏极电流波形，并测量其交流分量的幅值ΔId。

　　计算跨导gm=ΔId/ΔVg。

　　观察波形特性:

　　在不同的测试条件下，观察MOS管的漏极电流波形和栅极电压之间的关系。

　　分析波形特性，可以判断MOS管的性能指标，例如开关速度、电流能力等。

　　4.数据分析

　　通过测量获得的波形数据，可以分析得到MOS管的各种关键参数，例如：

　　阈值电压(Vth)：该参数表示MOS管从截止状态进入导通状态所需的最小栅极电压。

　　导通电阻(Ron)：该参数反映了MOS管在导通状态下的电阻大小，越小越好。

　　跨导(gm)：该参数表示MOS管对栅极电压变化的敏感程度，越大越好。

　　5.注意事项

　　测试过程中应注意安全，防止静电损坏器件。

　　确保测试探头与MOS管的连接牢固，避免接触不良导致测量误差。

　　选择合适的测试信号频率和幅值，避免器件工作在非线性区域或产生过大的电流。

　　测试完成后，及时断开电源，避免器件过热。

　　使用泰克MSO56B示波器可以方便、有效地测试MOS管的波形，并提取关键参数，为电子工程师提供对器件性能的全面评估。本文提供的测试方案可作为参考，具体的测试方法和参数选择应根据实际需求进行调整，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
