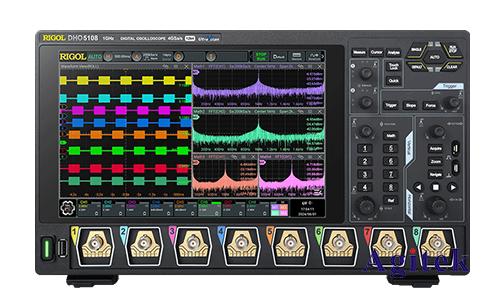

普源MHO5104示波器是一款功能强大的数字存储示波器，其触发功能是确保捕获所需信号的关键。本文将详细介绍MHO5104示波器触发设置的各个方面，帮助用户深入理解并灵活运用触发功能。

　　触发类型

　　MHO5104示波器支持多种触发类型，包括：

　　边沿触发:这是最常用的触发类型，它根据信号在特定电压水平上升或下降的边缘触发。

　　脉冲宽度触发:通过设置脉冲宽度，可以捕获符合条件的脉冲信号。

　　斜率触发:通过设置斜率，可以捕获信号斜率变化达到设定值的信号。

　　视频触发:用于捕获视频信号，并提供同步和图像冻结功能。

　　逻辑触发:可对多个逻辑信号进行组合逻辑判断，并根据判断结果触发。

　　模式触发:通过设置信号的模式，例如正弦波或方波，可以捕获符合模式的信号。

　　上升/下降时间触发:根据信号的上升时间或下降时间触发。

　　触发设置

　　在MHO5104示波器上进行触发设置时，需要关注以下参数：

　　触发源:选择触发信号的来源通道。

　　触发类型:选择合适的触发类型，例如边沿触发、脉冲宽度触发等。

　　触发电平:设置触发边缘的电压水平。

　　触发耦合:选择AC耦合、DC耦合或高阻抗耦合。

　　触发模式:设置触发模式，例如自动触发、单次触发、正常触发等。

　　触发延迟:设置触发延迟时间，用于延迟触发信号的采集。

　　触发设置实例

　　捕获正弦波信号:选择通道1作为触发源，触发类型为边沿触发，触发电平设置为0V，触发模式设置为正常触发，触发耦合设置为DC耦合。

　　捕获特定脉冲宽度信号:选择通道2作为触发源，触发类型为脉冲宽度触发，设置所需的脉冲宽度范围，并选择正常触发模式。

　　捕获上升时间较长的信号:选择通道3作为触发源，触发类型为上升时间触发，设置所需的上升时间范围，并选择正常触发模式。

　　触发应用场景

　　故障诊断:使用触发功能定位和分析电路中的故障。

　　信号分析:捕获特定信号进行分析，例如测量信号的频率、占空比、幅值等。

　　测试和验证:在测试和验证电路时，使用触发功能确保捕获所需信号，并进行测量和分析。

　　MHO5104示波器的触发功能提供了多种选择，用户可以根据实际应用场景进行灵活设置，以确保捕获所需信号并进行准确的分析。理解触发设置的各个参数，熟练掌握触发操作，将有效提升示波器的使用效率和分析能力，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
