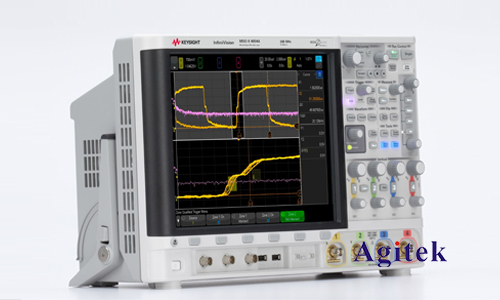

是德科技MSOX4154A示波器是一款功能强大的数字示波器,可用于各种电子电路的测量和分析。在使用示波器进行信号测量时,幅值是一个重要的参数,它反映了信号的振幅大小。本文将详细介绍MSOX4154A示波器幅值计算方法,并探讨影响幅值测量的关键因素。
1.垂直刻度(Vertical Scale)
示波器垂直刻度代表了屏幕上每个垂直格代表的电压值。例如,如果垂直刻度设置为1 V/div,则屏幕上每个垂直格代表1伏特。
2.探头衰减(Probe Attenuation)
探头是连接示波器与被测信号的桥梁。探头通常具有衰减功能,这会影响示波器显示的信号幅值。探头衰减系数通常标注在探头上,例如10:1或1:1。
计算方法:
实际信号幅值=示波器显示幅值探头衰减系数
例如,如果探头衰减系数为10:1,示波器显示的信号幅值为2个垂直格,则实际信号幅值为210=20伏特。
3.耦合方式(Coupling Mode)
示波器提供多种耦合方式,包括DC、AC和Ground。
DC耦合:显示信号的直流和交流部分。
AC耦合:仅显示信号的交流部分,直流部分被滤除。
Ground耦合:将信号接地。
耦合方式会影响示波器显示的信号幅值,尤其是对于带有直流偏置的信号。
4.校准(Calibration)
示波器需要定期校准以确保测量精度。校准涉及调整示波器内部电路,使显示的信号幅值与实际信号幅值一致。
校准的重要性:
确保测量结果的准确性。
提高示波器性能。
延长示波器使用寿命。
5.提高幅值测量精度的技巧
选择合适的探头:应根据被测信号的频率和幅值选择合适的探头,确保探头具有足够带宽和电压量程。
调整垂直刻度:将垂直刻度调整到合适的范围,使信号在屏幕上占据大部分空间,以便于观察和测量。
校准示波器:定期校准示波器,确保测量结果的准确性。
使用示波器提供的自动测量功能:示波器通常提供自动测量功能,可以帮助您快速准确地测量信号幅值。
是德科技MSOX4154A示波器是一款功能强大的仪器,可以提供准确的信号幅值测量。通过理解示波器的工作原理,选择合适的探头、调整垂直刻度和校准示波器,可以提高幅值测量的精度,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
