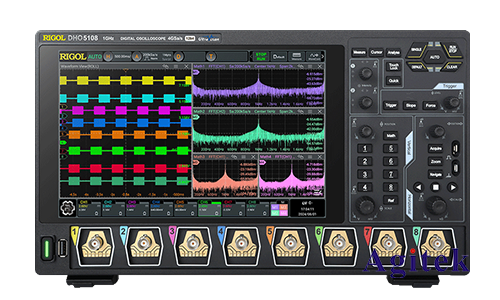

普源MHO5106示波器是一款功能强大的数字示波器，其应用广泛，涵盖了电子电路设计、维修、教学等多个领域。本文将深入探讨MHO5106示波器测电压的工作原理，帮助读者理解其测量机制，并掌握正确使用示波器进行电压测量的方法。

　　一、示波器工作原理概述

　　示波器是一种用于观察和测量随时间变化的电子信号的仪器。其核心工作原理是将输入信号转换成电压信号，并将其显示在屏幕上。MHO5106示波器采用数字信号处理技术，将模拟信号数字化后进行处理和显示。

　　二、MHO5106示波器测电压原理

　　MHO5106示波器测电压主要依赖于以下几个关键部件：

　　探头：探头是示波器与被测电路连接的桥梁。它将被测电路的电压信号转换为示波器可识别的电压信号。探头通常采用高输入阻抗设计，以尽量减少对被测电路的影响。

　　采样器：采样器负责将输入信号进行数字化，将模拟信号转换成数字信号。采样器的工作原理是通过高速A/D转换器将连续的模拟信号转换成离散的数字信号。

　　存储器：存储器用于存储采样器获得的数字信号数据。

　　显示器：显示器负责将存储器中的数字信号数据转换成可视化的波形，以便用户观察和分析。

　　三、测电压过程及参数设置

　　使用MHO5106示波器测量电压时，需要进行以下步骤：

　　1.连接探头：选择合适的探头，将其连接到被测电路的测试点，并确保探头连接牢固。

　　2.选择通道：确定使用哪个通道进行测量，并将探头连接到相应的通道输入端。

　　3.设置量程：根据被测电压的大小选择合适的量程。量程过小会导致信号失真，量程过大则会降低测量精度。

　　4.设置耦合方式：选择合适的耦合方式。通常情况下，对于直流信号，选择直流耦合；对于交流信号，选择交流耦合。

　　5.设置时间刻度：选择合适的时间刻度，以确保波形显示完整且清晰。

　　6.设置电压刻度：选择合适的电压刻度，以便清晰地显示波形细节。

　　7.触发设置：根据需要进行触发设置，例如选择触发源、触发电平、触发边沿等。

　　8.观察波形：观察显示器上的波形，并根据需要进行测量和分析。

　　四、测量误差及影响因素

　　示波器测电压存在一定的误差，主要影响因素包括：

　　探头误差：探头本身存在一定的误差，这会影响测量的准确性。

　　采样误差：采样器无法完全精确地将模拟信号转换为数字信号，这也会导致误差。

　　量程误差：示波器的量程范围并非完全准确，也会带来一定的误差。

　　噪声干扰：电路中的噪声干扰也会影响测量结果。

　　五、注意事项

　　确保探头与被测电路连接牢固，避免接触不良导致信号丢失。

　　选择合适的量程、时间刻度和电压刻度，以获得**测量结果。

　　注意安全操作，避免触碰高压电路，防止触电。

　　普源MHO5106示波器测电压原理基于模拟信号数字化、存储、处理和显示等技术。通过正确使用示波器进行电压测量，可以有效地观察和分析电子信号，为电路设计、维修、教学等工作提供重要参考，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
