普源示波器作为实验室和工程领域常用的测试仪器，其强大的数据采集和分析功能为用户提供了极大的便利。在实际应用中，用户往往需要将采集到的波形数据保存下来以便后续分析或存档。本文将以普源示波器为例，详细介绍如何将波形数据保存到U盘，并提供一些操作技巧和注意事项。

　　一、准备工作

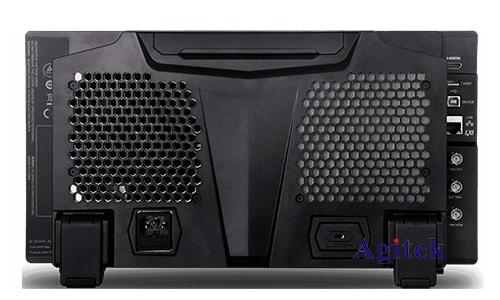

　　1.连接U盘：将U盘插入示波器背面的USB接口。

　　2.确认U盘格式：确保U盘格式为FAT32，以兼容示波器文件系统。

　　3.检查示波器版本：部分型号的示波器需要更新至最新版本才能支持U盘保存波形功能，请参考用户手册或官网信息进行更新。

　　二、操作步骤

　　1.进入波形保存菜单

　　不同型号的示波器操作菜单可能略有差异，但总体步骤相似。

　　以普源示波器DSO5000系列为例：

　　按下“MENU”键进入主菜单，选择“Utility”选项。

　　进入“Utility”菜单后，选择“Save/Load”选项。

　　选择“Save Data”选项。

　　2.选择保存方式

　　示波器通常提供两种保存方式：

　　保存为波形文件(.csv/.txt)：此方式保存的是波形数据，包括时间和电压值，适用于数据分析。

　　保存为波形图像(.bmp/.jpg)：此方式保存的是波形图像，方便直观查看。

　　3.选择保存路径

　　进入“Save Data”菜单后，选择“USB”选项。

　　选择“U盘”选项。

　　在U盘目录下选择保存位置，或新建文件夹进行保存。

　　4.设置保存参数

　　文件名：设定波形文件的名称。

　　文件类型：选择保存的波形文件类型。

　　数据格式：选择数据格式，如CSV、TXT等。

　　5.开始保存

　　点击“Save”按钮，示波器将开始将波形数据保存到U盘。

　　保存完成后，示波器会提示成功信息。

　　三、注意事项

　　在保存数据前，建议先备份U盘中的重要文件，避免数据丢失。

　　确保U盘剩余空间足够，否则无法保存数据。

　　保存过程中不要拔出U盘，避免文件损坏。

　　不同型号的示波器操作步骤可能略有差异，请参考对应用户手册进行操作。

　　四、常见问题及解决方法

　　无法识别U盘：确保U盘连接正确，并尝试更换U盘。

　　保存失败：检查U盘剩余空间是否足够，或尝试重新格式化U盘。

　　文件无法打开：确认文件类型是否正确，并尝试使用合适的软件打开。

　　通过以上步骤，用户可以轻松将普源示波器采集到的波形数据保存到U盘，方便后续数据分析和共享。在使用过程中，请仔细阅读用户手册并注意相关操作步骤和注意事项，确保数据保存安全可靠，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
