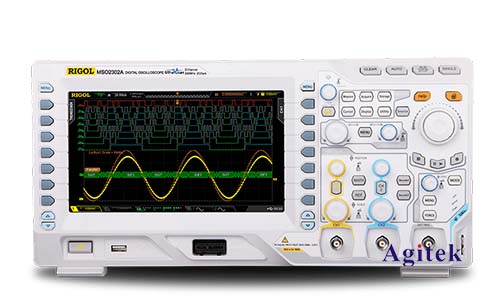

普源示波器作为实验室常用的电子测试仪器，在信号分析、电路调试等方面发挥着重要作用。对于需要观察固定波形的应用场景，例如测试信号发生器的输出、分析音频信号的波形等，如何将固定波形显示在示波器屏幕上是关键问题。本文将详细讲解普源示波器固定波形显示的常用方法，并提供一些操作技巧，帮助使用者更好地利用示波器进行测试。

　　一、固定波形显示方法

　　普源示波器固定波形显示常用的方法主要有以下几种：

　　1.触发模式

　　触发模式是示波器中最重要的功能之一，它可以将示波器锁定在特定信号的特定部分，从而实现固定波形显示。

　　自动触发模式：自动触发模式下，示波器会自动检测信号，并在信号出现时触发，显示最近一次出现的波形。

　　边缘触发模式：边缘触发模式允许用户设置触发电平、触发边沿（上升沿或下降沿），当信号达到触发条件时，示波器就会触发，并显示从触发点开始的波形。

　　斜率触发模式：斜率触发模式可以根据信号的斜率变化来触发，例如当信号斜率大于或小于设定的阈值时触发。

　　脉冲触发模式：脉冲触发模式可以设置触发脉冲宽度、脉冲间隔等参数，当信号满足这些条件时触发。

　　2.波形捕捉功能

　　部分普源示波器配备了波形捕捉功能，可以将信号存储在示波器的内存中，并可以随时回放，方便观察和分析固定波形。

　　单次捕捉模式：示波器会捕捉一次信号，并将其存储在内存中。

　　连续捕捉模式：示波器会连续捕捉信号，并将其存储在内存中，方便分析信号变化趋势。

　　3.外部触发

　　对于一些没有内部触发功能的示波器，可以使用外部触发信号来控制示波器的触发，从而实现固定波形显示。

　　外部触发信号源：可以使用外部信号发生器、逻辑分析仪等设备产生触发信号。

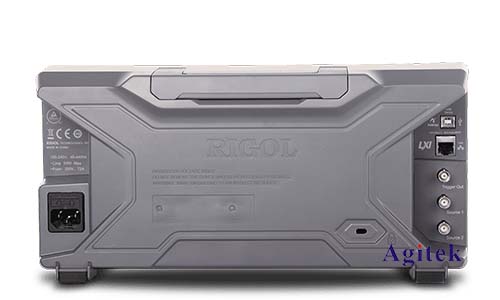

　　外部触发端口：将外部触发信号连接到示波器的外部触发端口，即可控制示波器触发。

　　二、操作技巧

　　选择合适的触发模式：根据实际应用场景选择合适的触发模式，例如观察方波信号，可以选择边缘触发模式，设置触发电平和触发边沿；观察脉冲信号，可以选择脉冲触发模式，设置脉冲宽度、脉冲间隔等参数。

　　调整触发电平：根据信号的幅值调整触发电平，确保示波器能够有效地捕捉到目标信号。

　　使用波形捕捉功能：对于快速变化的信号，可以使用波形捕捉功能，将信号存储下来，方便分析。

　　设置时间基准：调整时间基准，确保波形在屏幕上显示完整，并方便观察。

　　三、注意事项

　　选择合适的示波器带宽：示波器的带宽应大于被测信号的最高频率，以保证信号的完整性。

　　使用高质量的探头：高质量的探头可以有效地减小信号衰减和噪声，提高测量精度。

　　正确连接接地：正确连接接地可以消除干扰，提高测量精度。

　　普源示波器固定波形显示方法多种多样，用户可以选择合适的触发模式、波形捕捉功能以及外部触发方法，并根据实际情况调整相关参数，以实现固定波形的稳定显示。掌握示波器的固定波形显示方法，可以帮助用户更有效地利用示波器进行信号分析、电路调试等工作，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
