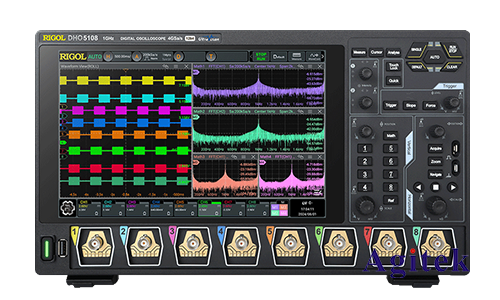

普源MHO5104示波器是一款功能强大的数字示波器，广泛应用于电子电路的设计、调试和维护。但在实际使用过程中，用户有时会遇到波形反相显示的问题，这会造成测量结果的错误和分析的困难。本文将深入探讨MHO5104示波器波形反相显示的原因和解决方法，为用户提供便捷的排查和解决思路。

　　一、波形反相显示的现象

　　波形反相显示指的是示波器显示的波形与实际信号的波形相位相反。具体表现为：

　　正弦波信号：显示的正弦波波峰出现在实际信号波谷的位置，波谷出现在实际信号波峰的位置。

　　方波信号：显示的方波信号的高电平部分出现在实际信号的低电平部分，低电平部分出现在实际信号的高电平部分。

　　二、波形反相显示的原因

　　MHO5104示波器波形反相显示主要有以下几种原因：

　　1.探头接反：示波器探头一般都有一个接地端和一个信号端，如果将探头接反，就会导致波形反相显示。

　　2.探头连接线故障：示波器探头连接线内部可能存在短路或断路，导致信号传输出现问题，从而造成波形反相。

　　3.示波器设置错误：示波器本身的设置，比如耦合方式、触发方式、通道极性等，可能存在错误，导致波形反相显示。

　　4.信号源问题：信号源本身可能存在问题，例如输出信号的极性与预期不符，也会导致波形反相显示。

　　5.示波器内部故障：示波器内部电路可能出现故障，例如放大器或信号处理电路出现问题，也会导致波形反相显示。

　　三、波形反相显示的解决方法

　　针对以上原因，我们可以采取以下措施来解决波形反相显示的问题：

　　1.检查探头接线：确保探头连接正确，接地端连接到信号源的接地端，信号端连接到信号源的信号端。

　　2.更换探头或连接线：如果怀疑探头或连接线存在故障，可以更换新的探头或连接线进行测试。

　　3.检查示波器设置：检查示波器的耦合方式、触发方式、通道极性等设置，确保设置正确。

　　4.检查信号源：检查信号源的输出信号，确认其极性是否符合预期。

　　四、注意事项

　　在使用示波器进行测量时，要注意探头的接线方式，确保连接正确。

　　定期检查探头和连接线，确保其工作正常。

　　仔细阅读示波器说明书，熟悉其设置和操作方法。

　　本文详细介绍了普源MHO5104示波器波形反相显示的现象、原因和解决方法。用户在遇到波形反相显示的问题时，可以根据本文提供的步骤进行排查，并采取相应的解决措施。同时，建议用户定期检查探头和连接线，并仔细阅读示波器说明书，以确保测量结果的准确性和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
