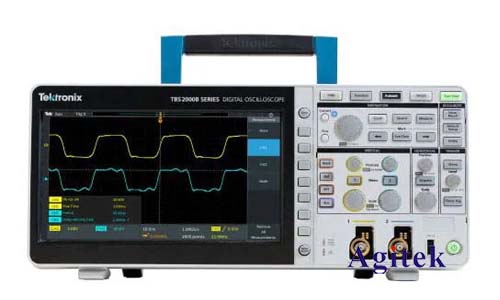

晶振(水晶谐振器)是电子电路中必不可少的元件,其稳定性和准确性直接影响着电路的性能。而泰克示波器作为功能强大的测试仪器,可以帮助用户精准地测量晶振波形,从而判断晶振性能是否符合要求。
一、测试准备
1.选择合适的泰克示波器:根据晶振频率和测试需求选择合适的示波器。例如,对于高频晶振,需要选择带宽较高的示波器。
2.连接测试线:使用同轴电缆连接晶振输出端和示波器的输入通道。
3.设置触发源:将触发源设置为晶振输出信号,并设置合适的触发电平。
4.选择合适的探头:根据晶振信号幅度选择合适的探头,确保信号能够被准确地采集。
二、波形观察与分析
1.观察波形:将晶振信号显示在示波器屏幕上,观察波形是否为正弦波。
2.测量频率:使用示波器的频率测量功能测量晶振频率。
3.测量幅度:使用示波器的幅度测量功能测量晶振信号的峰峰值电压。
4.测量相位:如果需要测量多个晶振的相位关系,可以使用示波器的相位测量功能。
三、晶振性能测试
1.频率稳定性测试:使用示波器观察晶振频率是否稳定,测量其频率变化范围。
2.抖动测试:使用示波器的抖动测量功能分析晶振信号的抖动特性,评估其信号质量。
3.谐波分析:使用示波器的频谱分析功能分析晶振信号的谐波含量,判断其谐波失真程度。
4.温漂测试:将晶振置于不同温度环境下,观察其频率变化,评估其温度稳定性。
四、常见问题及解决方案
1.波形不稳定:检查测试连接是否牢固,避免干扰源的影响。
2.频率误差过大:检查晶振是否工作在正常范围内,更换晶振或调整测试参数。
3.抖动过高:检查晶振质量,更换晶振或调整测试参数。
4.无法测量相位:确保两个晶振信号同步,调整相位测量参数。
五、实例分析
以测试一个10MHz晶振为例,首先将晶振输出信号连接到示波器的输入通道,设置触发源为晶振信号,触发电平为1V。然后观察示波器屏幕上的波形,测量其频率为10.000 MHz,峰峰值电压为2.5V。通过抖动测试,发现晶振抖动小于10ps。
使用泰克示波器可以有效地测试晶振波形,并分析其性能指标,帮助用户判断晶振是否符合要求。本文提供了详细的测试步骤和技巧,并结合实例分析,旨在帮助用户更好地理解晶振测试方法,提高测试效率和准确性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
