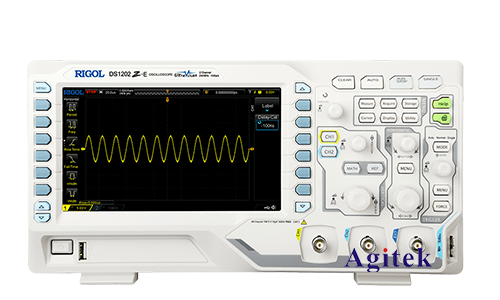

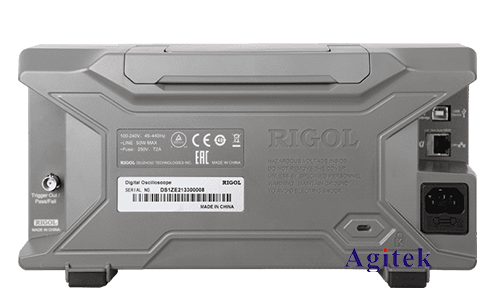

在现代电力系统中，谐波问题是一个普遍存在的现象，会造成电力设备过热、效率降低、信号干扰等问题，因此需要进行有效的测量和分析。普源示波器作为一款功能强大的测量工具，可以方便地进行谐波频率测量，帮助用户快速识别和解决谐波问题。

　　测量准备

　　1.连接信号:使用示波器探头将待测信号连接到示波器通道。确保探头接地良好，避免干扰。

　　2.选择合适的测量范围:调整示波器的时间基准和垂直刻度，使信号波形能够完整显示在屏幕上，并确保信号幅度在示波器的测量范围内。

　　3.设置触发条件:根据信号特点设置合适的触发条件，确保示波器能够稳定地捕捉到信号波形。

　　FFT分析方法

　　1.开启FFT分析功能:在示波器菜单中找到FFT分析功能，并将其开启。

　　2.选择合适的窗口函数:FFT分析需要使用窗口函数对信号进行加窗处理，不同的窗口函数会影响分析结果。建议选择汉宁窗或黑曼窗，它们能够有效抑制频谱泄漏。

　　3.设置频率分辨率:根据信号频率和测量需求设置合适的频率分辨率。频率分辨率越高，分析结果越精细，但测量时间会更长。

　　4.执行FFT分析:完成以上设置后，示波器会自动执行FFT分析，并将结果显示在屏幕上。

　　测量结果解读

　　FFT分析结果会显示信号的频率谱，其中每个峰值代表一个频率成分。谐波频率是基波频率的整数倍，因此可以通过观察FFT谱中基波频率的整数倍频率位置，判断是否存在谐波以及谐波的幅度。

　　例如：如果基波频率为50Hz，那么2倍频谐波为100Hz，3倍频谐波为150Hz，依此类推。

　　实例演示

　　假设我们要测量一个包含谐波的正弦波信号，步骤如下：

　　1.连接信号：将正弦波信号连接到示波器通道。

　　2.设置测量范围：调整时间基准和垂直刻度，使信号波形完整显示在屏幕上。

　　3.开启FFT分析：在示波器菜单中开启FFT分析功能。

　　4.选择窗口函数：选择汉宁窗或黑曼窗。

　　5.设置频率分辨率：根据信号频率和测量需求设置合适的频率分辨率。

　　6.执行FFT分析：示波器自动执行FFT分析，并显示信号的频率谱。

　　7.解读结果：观察FFT谱中基波频率的整数倍频率位置，判断是否存在谐波以及谐波的幅度。

　　注意：在进行谐波频率测量时，需要确保信号源稳定，避免干扰信号的引入。

　　使用普源示波器进行谐波频率测量是一个简单快捷的过程，通过正确的设置和操作，可以有效地分析和解决谐波问题，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
