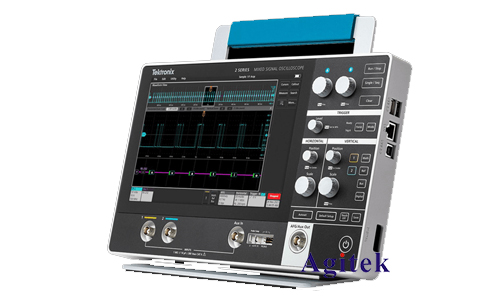

纹波电压是直流电源输出中叠加的交流电压成分，它会影响电路的稳定性和可靠性。使用泰克示波器可以有效地测量纹波电压，本文将详细介绍使用泰克示波器测量纹波电压的方法，并结合实际案例进行讲解。

　　一、纹波电压的定义与危害

　　纹波电压是指直流电源输出中叠加的交流电压成分。理想的直流电源输出应该是平滑的直流电压，但实际上由于电源内部元件的非理想性，例如整流二极管的正向压降和电容的充放电过程等，都会导致直流电源输出叠加交流电压成分，形成纹波电压。

　　纹波电压的存在会带来以下危害：

　　影响电路的稳定性:纹波电压会影响电路的正常工作，例如音频放大器中的纹波电压会造成背景噪音，电源电路中的纹波电压会影响数字电路的逻辑判断。

　　降低电路效率:纹波电压会导致功率损耗，降低电路的效率。

　　损坏电路元件:大幅度的纹波电压甚至可能损坏敏感的电子元件。

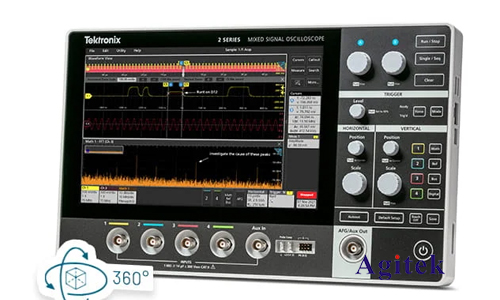

　　二、泰克示波器测量纹波电压的步骤

　　1.连接电源和示波器:将待测直流电源的输出端连接到泰克示波器的通道1，连接方式可以使用探头或夹子。

　　2.设置示波器通道:

　　选择合适的通道耦合方式:对于纹波电压测量，一般选择交流耦合(AC Coupling)模式，可以滤除直流成分，只显示交流纹波。

　　选择合适的垂直刻度:根据纹波电压的大小选择合适的垂直刻度，例如1 mV/div，10 mV/div等。

　　选择合适的水平刻度:根据纹波频率选择合适的水平刻度，例如1 ms/div，100µs/div等。

　　3.调整触发模式:为了捕捉到纹波电压的细节，选择自动触发(Auto Trigger)模式，或者根据纹波频率选择合适的触发方式。

　　4.观察波形并进行测量:在示波器屏幕上观察波形，使用示波器的测量功能，例如峰峰值测量、周期测量、频率测量等，获得纹波电压的具体信息。

　　三、泰克示波器测量纹波电压的常见技巧

　　使用探头进行测量:探头可以有效地降低测量误差，提高测量精度。

　　调整探头补偿:为了确保测量结果准确，需要对探头进行补偿，消除探头自身带来的误差。

　　使用数学运算:示波器具有数学运算功能，例如可以利用平均值运算去除纹波电压，方便观察直流电压值。

　　利用频谱分析:利用泰克示波器的频谱分析功能可以观察纹波电压的频率特性，分析纹波电压的来源。

　　四、实际案例

　　案例一：测量电源的纹波电压

　　使用泰克示波器测量一个直流电源的输出纹波电压，电源输出电压为5V，测量结果显示纹波电压峰峰值为50 mV，纹波频率为100 Hz。

　　案例二：测量音频放大器的纹波电压

　　使用泰克示波器测量音频放大器的输出纹波电压，发现纹波电压峰峰值为20 mV，纹波频率为1 kHz。这个纹波电压会导致音频放大器输出出现明显的噪音，需要进一步分析原因并采取措施降低纹波电压。

　　使用泰克示波器可以有效地测量纹波电压，本文介绍了使用泰克示波器测量纹波电压的方法和技巧，以及实际案例，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
