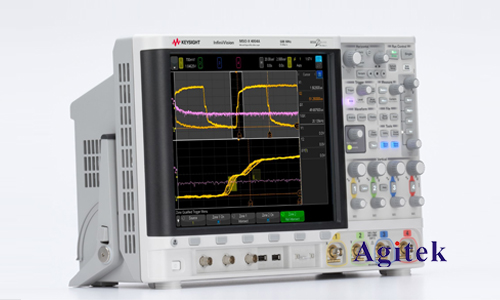

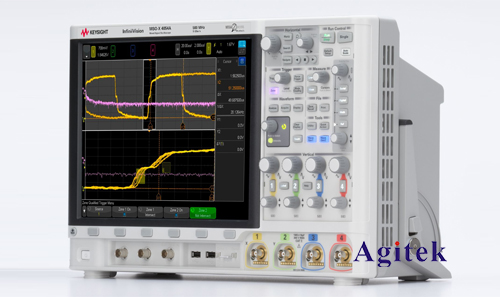

在电子设计和调试过程中，示波器是必不可少的测试仪器，它能够直观地展现信号波形，帮助工程师分析电路性能。然而，并非所有情况下都能获得稳定清晰的波形，这往往给测量和分析带来困扰。对于是德科技MSOX4154A示波器，其高性能和丰富功能能够有效提升波形稳定性，本文将从多个方面详细解析。

　　1.合理设置触发条件

　　触发条件是确保示波器捕获到目标波形的关键因素，正确的触发设置能够有效减少波形抖动，提高稳定性。

　　触发类型选择：MSOX4154A支持多种触发类型，例如边沿触发、脉冲宽度触发、斜率触发等，根据信号特性选择合适的触发类型至关重要。例如，对于重复出现的周期性信号，边沿触发能够有效捕获特定波形；对于脉冲信号，脉冲宽度触发能够准确捕捉脉冲信号的上升沿和下降沿。

　　触发电平设置：触发电平的设置直接影响触发条件的灵敏度，需要根据信号幅度进行调整，避免误触发或漏触发。

　　触发延迟设置：触发延迟设置能够使示波器在触发事件发生后延迟一段时间才开始采集波形，有助于观察触发事件前后的信号变化，从而更好地分析信号的整体特性。

　　2.优化采样率

　　采样率决定了示波器每秒钟采集到的数据点数，更高的采样率能够更精确地捕捉信号细节，进而提高波形稳定性。

　　奈奎斯特采样定理：为了避免信号失真，采样率应至少为信号最高频率的两倍，即奈奎斯特采样定理。

　　根据信号带宽选择采样率：对于高速信号，需要更高的采样率来捕捉信号细节，例如，对于带宽为1GHz的信号，采样率至少应为2GHz。

　　合理使用平均功能：对于包含噪声的信号，使用平均功能可以有效降低噪声的影响，提高波形稳定性。

　　3.信号完整性测试

　　信号完整性测试是评估信号在传输过程中是否发生失真或衰减的重要手段，它能够帮助工程师识别潜在的信号质量问题，并采取相应的措施来提升信号完整性，进而提高波形稳定性。

　　眼图分析：眼图是一种用于观察信号在特定时间段内的变化趋势，能够直观地展现信号的失真程度。通过分析眼图，可以判断信号的抖动、噪声和串扰等问题。

　　时域反射仪(TDR)测试：TDR测试能够测量信号在传输线上的反射，从而分析信号完整性问题。

　　4.减少噪声和干扰

　　噪声和干扰会严重影响波形稳定性，因此在测量过程中需要采取相应的措施来减少噪声和干扰。

　　屏蔽措施：使用屏蔽线或屏蔽盒可以有效地隔绝外部电磁干扰。

　　接地措施：确保信号源和示波器之间良好接地，可以有效减少地环路噪声。

　　电源滤波器：使用电源滤波器可以减少电源线上的噪声。

　　5.其他技巧

　　选择合适的探头：使用合适的探头能够最大限度地减少信号损耗和噪声，提高波形稳定性。

　　优化示波器设置：合理的带宽设置、耦合方式选择等能够有效降低噪声和干扰，提高波形稳定性。

　　使用示波器自带的分析功能：MSOX4154A示波器内置多种分析功能，例如FFT分析、波形测量等，能够帮助工程师快速分析信号特性，提高测量效率。

　　通过合理设置触发条件、优化采样率、进行信号完整性测试、减少噪声和干扰以及其他技巧，能够有效提升是德科技MSOX4154A示波器波形稳定性，从而获得准确可靠的测量结果，助力工程师进行更精准的设计和调试，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
