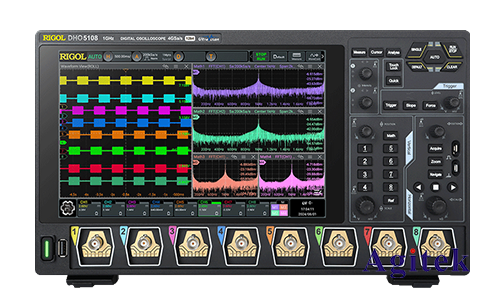

普源DHO5108示波器是一款功能强大且性价比高的数字示波器,广泛应用于科研、教学和工业领域。其测量精度高,功能丰富,可用于测量各种信号,包括电压。本文将详细介绍如何利用普源DHO5108示波器进行电压测量,并提供一些实用的技巧和注意事项。

准备工作
在进行电压测量之前,需准备以下工具和材料:
普源DHO5108示波器
测试探头(建议使用高阻抗探头,如10:1探头)
被测电路
接线
指南手册
连接设置
1.将示波器的电源线连接到电源插座,并打开示波器电源。
2.选择合适的探头,并将探头连接到示波器上的CH1或CH2通道。
3.根据被测电路的类型和电压范围,设置示波器的时间基准、垂直灵敏度、耦合方式等参数。
4.将探头的探针连接到被测电路的测试点。
测量步骤
1.选择合适的测量模式:普源DHO5108示波器提供多种测量模式,包括DC、AC、RMS、峰峰值、平均值等。根据实际测量需求选择合适的模式。
2.设置时间基准:调整时间基准,使被测信号在屏幕上清晰显示。
3.设置垂直灵敏度:调整垂直灵敏度,使被测信号的波形充满整个屏幕。
4.观察波形:观察波形并确认是否符合预期。
5.读取测量结果:通过示波器屏幕上的读数或使用测量功能读取电压值。
测量技巧
选择合适的探头:为了获得准确的测量结果,建议使用高阻抗探头,例如10:1探头,以避免探头对被测电路的影响。
正确连接探头:确保探头正确连接到示波器和被测电路,避免接反或接触不良。
注意接地:在测量电压时,务必注意接地问题,避免出现虚假信号或安全隐患。
消除干扰:在测量时,尽量避免外界干扰,例如电磁干扰、静电干扰等。
校准示波器:定期校准示波器,以确保其测量精度。
注意事项
电压范围:在进行电压测量时,要确保被测电压不超过示波器的额定电压范围,避免损坏示波器。
安全操作:进行电压测量时,要注意安全,避免触电。
正确解释测量结果:理解示波器测量结果的含义,避免误解。

普源DHO5108示波器是一款功能强大、操作便捷的数字示波器,可用于进行各种电压测量。本文介绍了如何使用普源DHO5108示波器进行电压测量,并提供了一些实用的技巧和注意事项。希望本文能帮助用户更好地掌握示波器的使用方法,并提高电压测量效率和准确性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
