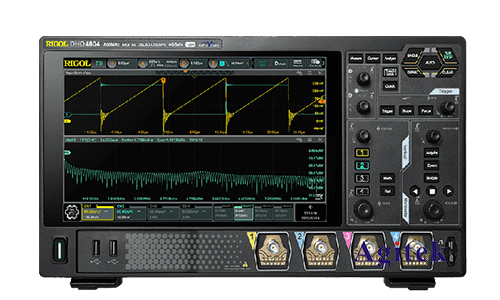

在电子工程领域，脉冲信号的测量是一项常见而重要的任务。普源DHO4204示波器以其出色的性能和精准的测量能力，成为工程师们的得力助手。那么，如何使用普源DHO4204示波器来测量脉冲信号呢？下面就为大家详细介绍。

　　一、准备工作

　　在开始测量之前，我们需要先做好以下准备工作：

　　1.确保普源DHO4204示波器处于正常工作状态，连接好电源并进行必要的预热。

　　2.准备好待测的脉冲信号源，可以是实际的电路产生的脉冲信号，也可以是信号发生器输出的脉冲信号。

　　3.根据脉冲信号的特点和测量要求，选择合适的探头。普源DHO4204示波器通常配备多种探头可供选择，如无源探头、有源探头等。

　　二、设置示波器参数

　　1.垂直系统设置

　　-调整垂直灵敏度：根据脉冲信号的幅度大小，选择合适的垂直灵敏度档位，使脉冲信号在示波器屏幕上显示得清晰可见，同时避免信号过大导致屏幕饱和或信号过小难以观察。

　　-设置垂直位移：通过垂直位移旋钮，将脉冲信号调整到屏幕的合适位置，以便更好地观察和测量。

　　2.水平系统设置

　　-选择合适的时间基准：根据脉冲信号的频率和周期，选择适当的时间基准档位，使脉冲信号在水平方向上能够完整地显示在屏幕上。对于高频脉冲信号，需要选择较小的时间基准；对于低频脉冲信号，则可以选择较大的时间基准。

　　-设置水平位移：通过水平位移旋钮，调整脉冲信号在水平方向上的位置，以便与其他信号进行对比或同步观察。

　　3.触发系统设置

　　-选择触发类型：对于脉冲信号的测量，通常可以选择边沿触发或脉冲触发。边沿触发适用于检测脉冲信号的上升沿或下降沿；脉冲触发则可以根据脉冲的宽度、幅度等参数进行触发。

　　-调整触发电平：将触发电平设置在脉冲信号的稳定部分，确保示波器能够稳定地触发并显示脉冲信号。可以通过旋转触发电平旋钮或使用自动触发功能来调整触发电平。

　　-设置触发模式：根据测量需求，选择合适的触发模式，如自动触发、正常触发或单次触发。自动触发模式下，示波器会自动寻找触发信号并显示波形；正常触发模式下，示波器只有在满足触发条件时才会显示波形；单次触发模式则用于捕获单个脉冲信号。

　　三、连接探头并测量脉冲信号

　　1.将探头连接到普源DHO4204示波器的输入通道上，并将探头的接地夹连接到信号源的地线上。

　　2.将探头的探针接触到待测脉冲信号的测试点上。注意保持探头与测试点之间的良好接触，以确保测量的准确性。

　　3.观察示波器屏幕上显示的脉冲信号波形。可以通过调整垂直和水平系统的参数，以及触发系统的设置，使脉冲信号的波形更加清晰、稳定。

　　四、分析脉冲信号参数

　　1.测量脉冲幅度：使用示波器的垂直测量功能，测量脉冲信号的峰峰值电压或幅度。可以通过读取示波器屏幕上的刻度值或使用自动测量功能来获取脉冲幅度的数值。

　　2.测量脉冲宽度：使用示波器的水平测量功能，测量脉冲信号的宽度。可以选择脉冲的上升沿到下降沿之间的时间间隔作为脉冲宽度，也可以根据具体需求选择其他定义的脉冲宽度。

　　3.测量脉冲频率：通过观察示波器屏幕上显示的脉冲信号波形，可以估算出脉冲信号的频率。也可以使用示波器的频率测量功能，直接读取脉冲信号的频率数值。

　　4.分析脉冲形状：观察脉冲信号的波形形状，判断其是否符合预期。如果脉冲信号存在失真、噪声或其他异常情况，可以进一步分析原因，并采取相应的措施进行改善。

　　五、注意事项

　　1.在测量脉冲信号时，要注意探头的选择和使用。不同类型的探头具有不同的带宽、输入阻抗和衰减比等参数，应根据脉冲信号的特点和测量要求选择合适的探头。

　　2.保持示波器和探头的良好接地，以减少噪声和干扰。避免将示波器和探头放置在靠近强磁场、强电场或其他干扰源的地方。

　　3.在调整示波器参数时，要注意避免过度调整导致信号失真或测量不准确。可以先进行初步的设置，然后根据实际情况进行微调，以获得**的测量效果。

　　4.对于高频率、高幅度的脉冲信号，要注意示波器的带宽和输入电压范围，避免超出示波器的测量能力而损坏仪器。

　　总之，使用普源DHO4204示波器测量脉冲信号需要掌握一定的技巧和方法。通过正确设置示波器参数、选择合适的探头并进行准确的测量和分析，可以有效地获取脉冲信号的关键参数，为电子工程设计和调试提供有力的支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
