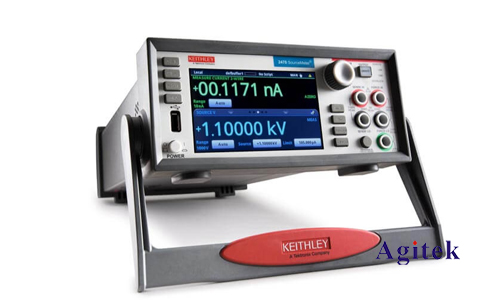

在电子工程领域，准确测量二极管的特性参数对于电路设计和故障诊断至关重要。吉时利2450数字源表以其高精度、多功能和便捷性，成为了测量二极管的理想工具。本文将详细介绍如何使用吉时利2450数字源表测量二极管。

　　一、吉时利2450数字源表的优势

　　1.高精度测量：吉时利2450数字源表具有高分辨率和低噪声的特点，能够提供准确的测量结果。

　　2.多功能性：它可以作为电源、电压表、电流表和欧姆表使用，满足不同类型的测量需求。

　　3.便捷操作：通过直观的用户界面和自动化测试功能，使得测量过程更加简单快捷。

　　二、测量前的准备工作

　　1.熟悉二极管的特性：了解二极管的正向导通电压、反向击穿电压、反向漏电流等参数，以便正确设置测量条件。

　　2.检查数字源表：确保吉时利2450数字源表处于正常工作状态，检查连接线路是否完好。

　　3.准备二极管：选择合适的二极管进行测量，并确保其外观无损坏。

　　三、测量步骤

　　1.连接二极管：将二极管正确连接到吉时利2450数字源表的测试端口。注意正负极的连接方向。

　　2.设置测量参数：

　　选择测量模式：根据需要选择电压测量、电流测量或电阻测量模式。

　　设置测量范围：根据二极管的特性和预期的测量值，设置合适的测量范围，以确保测量的准确性。

　　设定源输出：如果需要对二极管施加特定的电压或电流，可以设置数字源表的源输出功能。

　　3.进行测量：

　　正向特性测量：逐渐增加正向电压，观察二极管的电流变化。记录下不同电压下的电流值，绘制出二极管的正向特性曲线。

　　反向特性测量：施加反向电压，测量反向漏电流和反向击穿电压。注意不要超过二极管的额定反向电压，以免损坏二极管。

　　4.分析测量结果：

　　根据测量得到的数据，计算二极管的正向导通电压、反向击穿电压、反向漏电流等参数。

　　分析二极管的性能是否符合要求，为电路设计和故障诊断提供依据。

　　四、注意事项

　　1.安全操作：在进行测量时，要注意安全，避免触电和损坏设备。遵循正确的操作规程，确保设备接地良好。

　　2.温度影响：二极管的特性会受到温度的影响，在测量过程中要注意控制环境温度，或者进行温度补偿。

　　3.测量误差：了解数字源表的测量误差范围，并采取相应的措施减小误差。例如，进行多次测量取平均值，或者使用校准标准进行校准。

　　4.保护二极管：在测量过程中，要避免对二极管施加过大的电压或电流，以免损坏二极管。可以使用限流电阻或保护电路来保护二极管。

　　总之，吉时利2450数字源表为测量二极管提供了一种高效、准确的方法。通过正确的操作和注意事项的遵守，我们可以充分发挥数字源表的优势，获取可靠的二极管特性参数，为电子工程领域的研究和应用提供有力支持。
