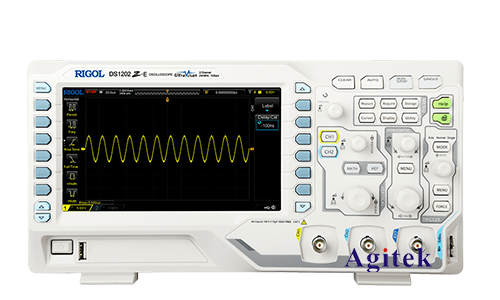

在电子工程领域，开关损耗的测量对于优化电力电子设备的性能至关重要。普源示波器以其出色的性能和精准的测量能力，成为了工程师们测量开关损耗的得力工具。今天，我们就来详细了解一下如何使用普源示波器测量开关损耗。

　　一、开关损耗的重要性

　　开关损耗是指在开关过程中，由于电流和电压的变化而产生的能量损耗。开关损耗的大小直接影响着电力电子设备的效率、发热和可靠性。因此，准确测量开关损耗对于设计和优化电力电子设备具有重要意义。

　　二、普源示波器的优势

　　1.高带宽和高采样率：普源示波器通常具有较高的带宽和采样率，能够准确捕捉开关过程中的快速变化信号。

　　2.丰富的测量功能：普源示波器提供了多种测量功能，如电压、电流、时间、频率等，可以满足开关损耗测量的各种需求。

　　3.强大的分析能力：普源示波器具备强大的分析能力，如波形分析、频谱分析、数学运算等，可以帮助工程师深入分析开关损耗的特性。

　　三、测量准备工作

　　1.选择合适的探头：根据测量信号的特点，选择合适的电压探头和电流探头。对于高电压和大电流信号，需要使用高压差分探头和电流探头。

　　2.连接被测设备：将探头正确连接到被测设备的开关节点上，确保连接可靠，避免信号干扰。

　　3.设置示波器参数：根据被测信号的特点，设置合适的示波器参数，如带宽、采样率、触发方式等。

　　四、测量步骤

　　1.捕获开关波形：使用普源示波器的触发功能，捕获开关过程中的电压和电流波形。可以选择边沿触发或脉冲宽度触发等方式，确保准确捕获开关波形。

　　2.测量开关时间：在捕获到开关波形后，使用示波器的测量功能，测量开关的开通时间和关断时间。开通时间是指从开关控制信号上升沿到开关电流上升到稳态值的时间；关断时间是指从开关控制信号下降沿到开关电流下降到零的时间。

　　3.计算开关损耗：根据测量得到的开关时间和开关过程中的电压、电流值，可以计算出开关损耗。开关损耗的计算公式为：开关损耗=开关过程中的能量损耗/开关周期。开关过程中的能量损耗可以通过积分开关过程中的电压和电流乘积得到。

　　五、注意事项

　　1.安全第一：在进行开关损耗测量时，要注意安全，避免触电和损坏设备。特别是在测量高电压和大电流信号时，要使用合适的安全防护措施。

　　2.探头选择：选择合适的探头对于准确测量开关损耗至关重要。要根据被测信号的特点，选择具有足够带宽、精度和耐压能力的探头。

　　3.信号干扰：在测量过程中，要注意避免信号干扰。可以使用屏蔽线、滤波器等措施来减少外部干扰对测量结果的影响。

　　4.示波器校准：定期对示波器进行校准，确保测量结果的准确性。可以使用标准信号源或校准设备对示波器进行校准。

　　总之，使用普源示波器测量开关损耗是一种准确、可靠的方法。通过正确的测量准备工作和测量步骤，可以获得准确的开关损耗测量结果，为电力电子设备的设计和优化提供有力支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
