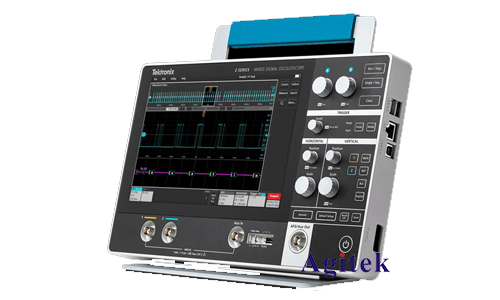

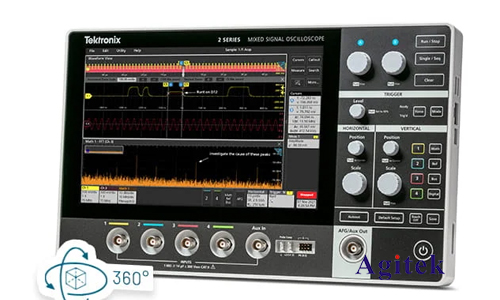

在电子测量领域,泰克示波器以其卓越的性能和精准度备受青睐。其中,均方根(RMS)值的测量是一项重要的功能。本文将详细介绍泰克示波器均方根的使用方法,帮助你更好地利用这一强大的工具进行电子测量。
一、什么是均方根值
均方根值,也称为有效值,是一种用于描述交流电或非正弦波信号的重要参数。它反映了信号的实际功率或能量大小。对于正弦波信号,均方根值等于峰值的0.707倍。而对于复杂的非正弦波信号,均方根值的计算则需要通过对信号的平方进行积分,再取平均并开方得到。
二、泰克示波器测量均方根值的优势
泰克示波器具备高精度的测量能力和丰富的功能,可以准确地测量各种信号的均方根值。其优势主要包括:
1.高分辨率和高精度:能够提供准确的测量结果,满足对信号细微变化的测量需求。
2.多种测量模式:支持自动测量和手动测量,可以根据不同的测量场景选择合适的方式。
3.强大的数据分析功能:可以对测量结果进行进一步的分析和处理,帮助你更好地理解信号的特性。
三、使用泰克示波器测量均方根值的步骤
1.连接信号源
将待测信号源连接到泰克示波器的输入通道。确保连接正确且稳定,以获得准确的测量结果。
2.设置示波器参数
(1)选择合适的输入通道:根据信号源的连接情况,选择相应的输入通道。
(2)设置垂直和水平刻度:调整垂直和水平刻度,使信号在示波器屏幕上显示清晰且易于观察。
(3)选择测量功能:在示波器的测量菜单中,选择均方根值测量功能。
3.触发设置
根据信号的特点,设置合适的触发方式和触发电平,以确保示波器能够稳定地显示信号。
4.进行测量
按下示波器的“测量”按钮,开始测量均方根值。示波器将自动计算并显示信号的均方根值。
5.分析测量结果
观察测量结果,分析信号的特性。如果需要,可以对测量结果进行进一步的处理和分析,如记录、保存或导出数据。
四、注意事项
1.确保信号源和示波器的接地良好,以避免干扰和测量误差。
2.在测量高电压信号时,要注意安全,使用合适的高压探头,并遵循相关的安全操作规程。
3.对于复杂的信号,可能需要进行多次测量以获得准确的均方根值。
4.定期对示波器进行校准,以确保测量结果的准确性。
总之,泰克示波器的均方根值测量功能为电子测量提供了强大的工具。通过正确的连接、设置和操作,你可以准确地测量各种信号的均方根值,为电子工程设计、调试和故障诊断提供有力的支持。希望本文介绍的使用方法能够帮助你更好地掌握泰克示波器的均方根测量功能,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
